Transistörler - FET, MOSFET - Diziler

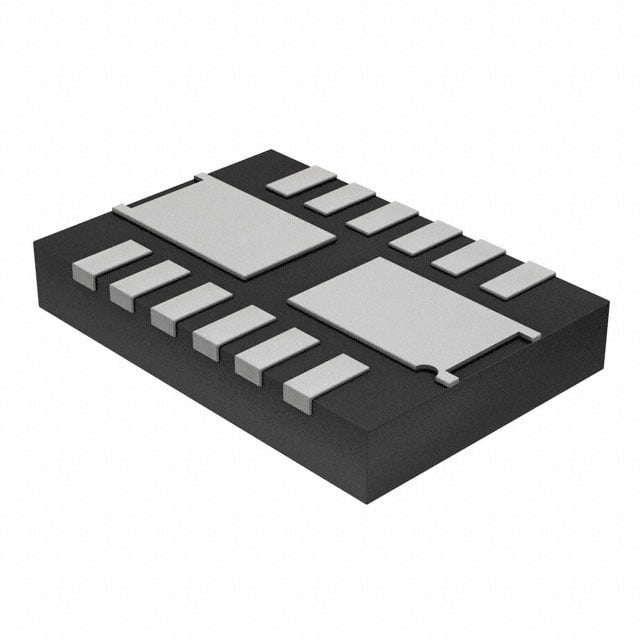

FDMD8900
MOSFET 2N-CH 30V 19A/17A 12POWER
- Üretici
- onsemi
- Paket/Kılıf
- 12-PowerWDFN
- Seri / Aile Numarası
- FDMD8900
FDMD8900 Hakkında
FDMD8900, onsemi tarafından üretilen dual N-channel MOSFET transistör dizisidir. 30V drain-source voltaj ve 19A/17A sürekli drain akımı ile çalışan bu bileşen, 12-PowerWDFN paket formatında Surface Mount olarak tasarlanmıştır. 4mOhm on-state direnç (RDS(On)) ile düşük güç kaybı sağlayan FDMD8900, anahtarlama uygulamaları, güç yönetimi devreleri, motor kontrol sistemleri ve DC-DC dönüştürücüler gibi endüstriyel ve tüketici elektronikleri uygulamalarında kullanılır. -55°C ile 150°C arasında çalışabilen bileşen, 35nC gate charge ile hızlı anahtarlama özelliği sunmaktadır. Yaygın olarak enerji verimliliğinin gerekli olduğu uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 19A, 17A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 35nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 2605pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 12-PowerWDFN |
| Part Status | Obsolete |
| Power - Max | 2.1W |
| Rds On (Max) @ Id, Vgs | 4mOhm @ 19A, 10V |
| Supplier Device Package | 12-Power3.3x5 |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
