Transistörler - FET, MOSFET - Diziler

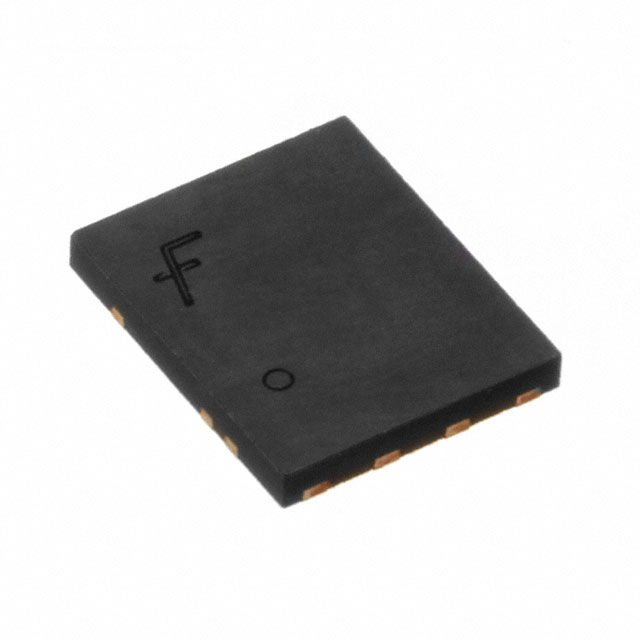

FDMD8680
MOSFET 2 N-CH 80V 66A 8-PQFN
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDMD8680
FDMD8680 Hakkında
FDMD8680, onsemi tarafından üretilen dual N-channel MOSFET transistördür. 80V drain-source gerilimi ve 66A sürekli akım kapasitesi ile güç uygulamalarında kullanılır. 4.7mOhm RDS(on) değeri ile düşük iletim direncine sahiptir. Surface mount 8-PowerWDFN paketinde sunulan bu komponent, motor kontrol, DC-DC dönüştürücüler, güç yönetimi devreleri ve anahtarlama uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışabilir ve 39W maksimum güç tüketimi desteği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 66A (Tc) |
| Drain to Source Voltage (Vdss) | 80V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 73nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 5330pF @ 40V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 39W |
| Rds On (Max) @ Id, Vgs | 4.7mOhm @ 16A, 10V |
| Supplier Device Package | 8-Power 5x6 |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
