Transistörler - FET, MOSFET - Diziler

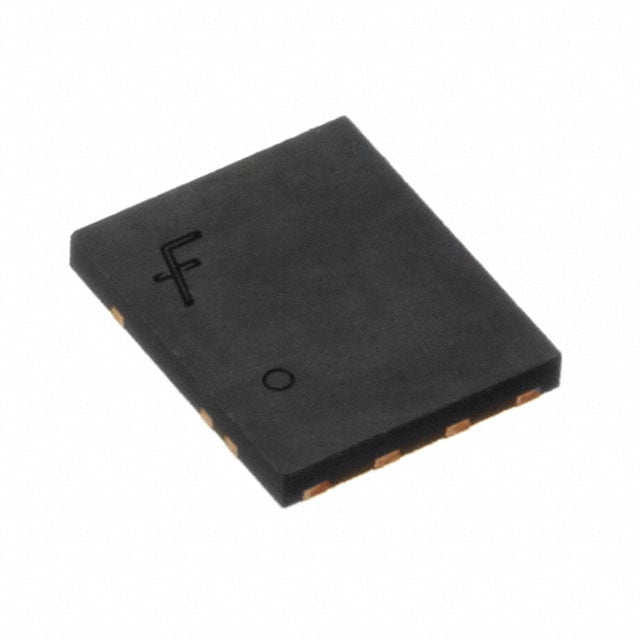

FDMD8630
MOSFET 2N-CH 30V 38A POWER5X6
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDMD8630
FDMD8630 Hakkında
FDMD8630, onsemi tarafından üretilen dual N-channel MOSFET transistördür. 30V drain-source gerilimi ve 38A sürekli akım yeteneği ile güç uygulamalarında kullanılır. 1mOhm düşük RDS(on) değeri ile verimli anahtarlama sağlar. Surface mount 8-PowerWDFN (5x6mm) paketinde sunulan bu bileşen, motor kontrol, güç kaynakları, LED sürücüleri ve DC-DC konvertörler gibi uygulamalarda yaygın olarak kullanılmaktadır. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir ve 2.3W (Ta) ile 43W (Tc) güç dağıtım kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 38A (Ta), 167A (Tc) |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 142nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 9930pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 2.3W (Ta), 43W (Tc) |
| Rds On (Max) @ Id, Vgs | 1mOhm @ 38A, 10V |
| Supplier Device Package | 8-Power 5x6 |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
