Transistörler - FET, MOSFET - Diziler

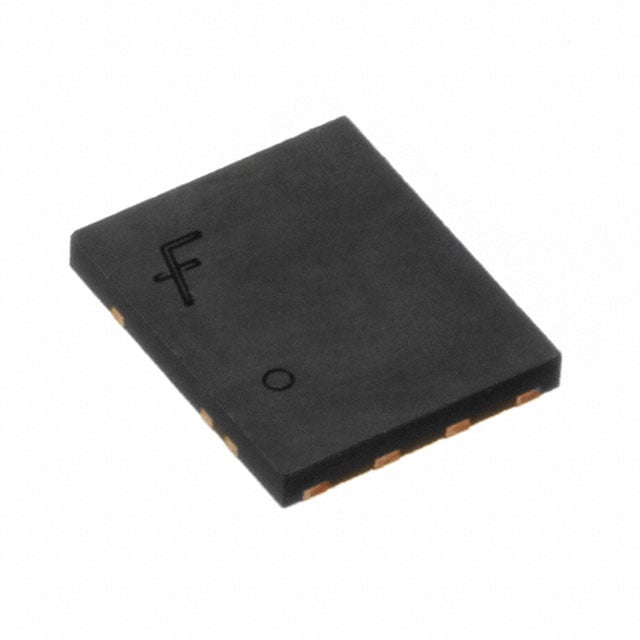

FDMD86100
MOSFET 2N-CH 100V 10A 8POWER 5X6
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDMD86100
FDMD86100 Hakkında
FDMD86100, onsemi tarafından üretilen dual N-Channel MOSFET dizisidir. 100V Drain-Source geriliminde 10A sürekli akım kapasitesine sahiptir. 8-PowerWDFN (5x6mm) yüzey montaj paketinde sunulan bu bileşen, düşük 10.5mOhm on-resistance değeriyle anahtarlama uygulamalarında verimli performans sağlar. -55°C ile +150°C arasında çalışabilen FDMD86100, motor kontrol, güç yönetimi, DC-DC dönüştürücüler ve anahtarlamalı güç kaynakları gibi endüstriyel ve tüketici uygulamalarında kullanılır. Küçük gate charge (30nC) ve düşük input capacitance (2060pF) değerleri hızlı anahtarlamaya imkan tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A |
| Drain to Source Voltage (Vdss) | 100V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Common Source |
| Gate Charge (Qg) (Max) @ Vgs | 30nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 2060pF @ 50V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 2.2W |
| Rds On (Max) @ Id, Vgs | 10.5mOhm @ 10A, 10V |
| Supplier Device Package | 8-Power 5x6 |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
