Transistörler - FET, MOSFET - Diziler

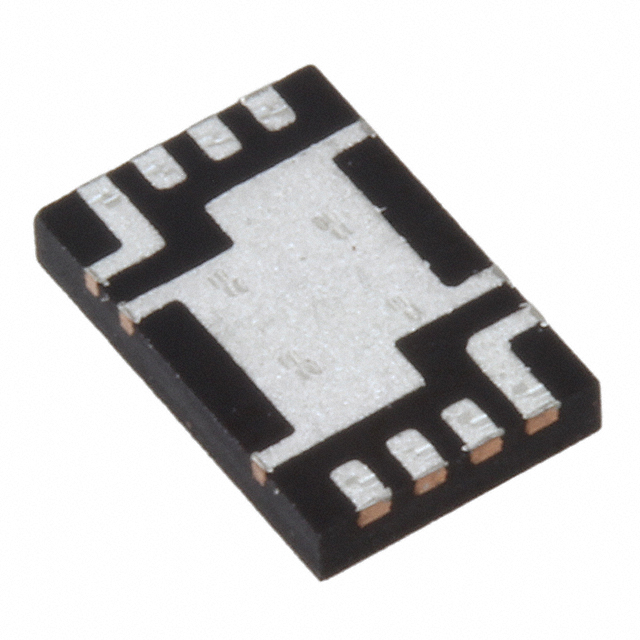

FDMD84100
MOSFET 2N-CH 100V 7A 8-PQFN
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDMD84100
FDMD84100 Hakkında
FDMD84100, onsemi tarafından üretilen dual N-Channel MOSFET transistördür. 100V drain-source voltajı ve 7A sürekli drenaj akımı ile orta güç uygulamalarında kullanılan bir komponenttir. 20mOhm (10V, 7A) on-resistance değeri ile verimli anahtarlama özellikleri sunar. 8-pin PowerWDFN paket tipi ile yüksek yoğunluklu PCB tasarımlarında tercih edilir. Motor kontrol, güç yönetimi, DC-DC dönüştürücüler ve PWM uygulamalarında yaygın olarak kullanılmaktadır. -55°C ile 150°C arasında çalışır ve 2.1W maksimum güç kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7A |
| Drain to Source Voltage (Vdss) | 100V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Common Source |
| Gate Charge (Qg) (Max) @ Vgs | 16nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 980pF @ 50V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 2.1W |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 7A, 10V |
| Supplier Device Package | Power 3.3x5 |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
