Transistörler - FET, MOSFET - Diziler

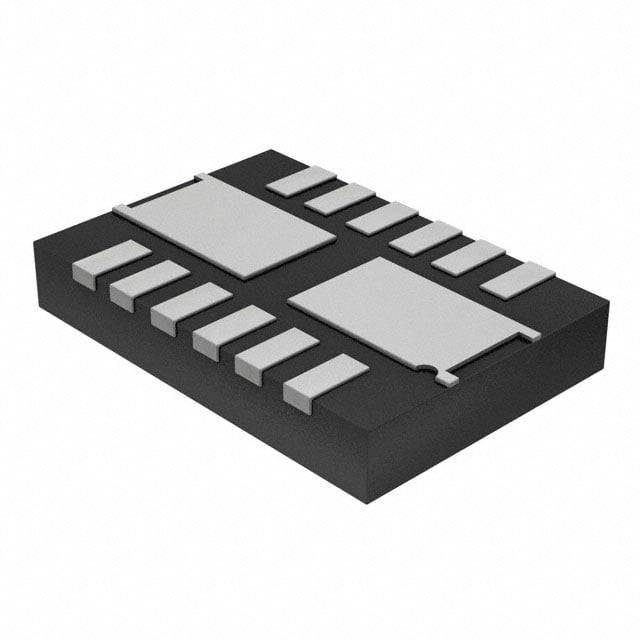

FDMD8280
MOSFET 2N-CH 80V 11A 12POWER
- Üretici
- onsemi
- Paket/Kılıf
- 12-PowerWDFN
- Seri / Aile Numarası
- FDMD8280
FDMD8280 Hakkında
FDMD8280, onsemi tarafından üretilen dual N-Channel MOSFET transistördür. 80V drain-source voltajı ve 11A sürekli drain akımı ile yüksek güç uygulamalarında kullanılır. 8.2mΩ RDS(On) değeri ile düşük iletim direnci sağlar. Surface mount 12-PowerWDFN paketinde sunulan bu transistör, anahtarlama devreleri, DC-DC dönüştürücüler, motor sürücüleri ve güç yönetimi uygulamalarında yaygın olarak kullanılmaktadır. -55°C ile 150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11A |
| Drain to Source Voltage (Vdss) | 80V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 44nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 3050pF @ 40V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 12-PowerWDFN |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 8.2mOhm @ 11A, 10V |
| Supplier Device Package | 12-Power3.3x5 |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
