Transistörler - FET, MOSFET - Diziler

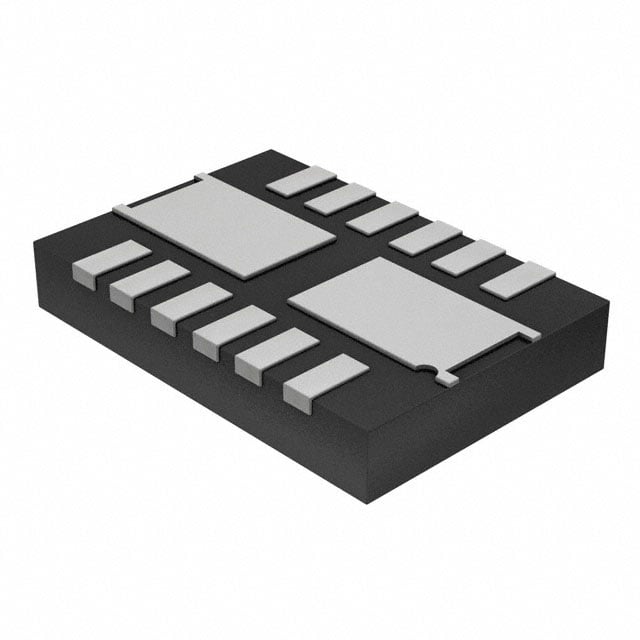

FDMD8260LET60
MOSFET 2N-CH 60V 15A 12POWER
- Üretici
- onsemi
- Paket/Kılıf
- 12-PowerWDFN
- Seri / Aile Numarası
- FDMD8260
FDMD8260LET60 Hakkında
FDMD8260LET60, onsemi tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 60V drain-source gerilimi ve 15A sürekli drenaj akımı kapasitesi ile DC-DC konverterler, güç yönetimi devreleri ve anahtar uygulamalarında kullanılmaya uygun tasarlanmıştır. 5.8mOhm on-state direnci ile düşük ısıl kayıplar sağlar. 68nC gate charge değeri ile hızlı anahtarlama işlemleri gerçekleştirir. 12-PowerWDFN yüzey montajlı paket formatında sunulan bileşen, -55°C ile 175°C arasında çalışma sıcaklığı aralığında kullanılabilir. Endüstriyel ve tüketici elektronik uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 68nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 5245pF @ 30V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 12-PowerWDFN |
| Part Status | Active |
| Power - Max | 1.1W |
| Rds On (Max) @ Id, Vgs | 5.8mOhm @ 15A, 10V |
| Supplier Device Package | 12-Power3.3x5 |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
