Transistörler - FET, MOSFET - Diziler

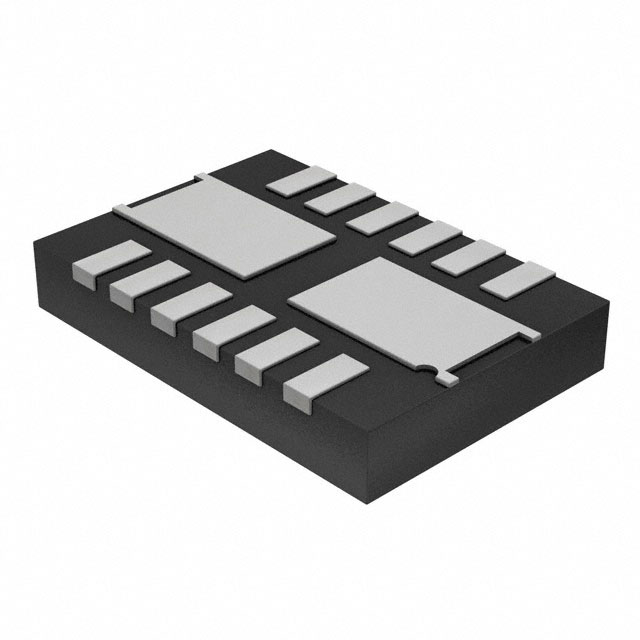

FDMD8240L
MOSFET 2N-CH 40V 23A
- Üretici
- onsemi
- Paket/Kılıf
- 12-PowerWDFN
- Seri / Aile Numarası
- FDMD8240L
FDMD8240L Hakkında
FDMD8240L, onsemi tarafından üretilen dual N-channel MOSFET transistörüdür. 40V drain-source voltajında 23A sürekli drain akımı kapasitesine sahiptir. Düşük RDS(on) değeri (2.6mOhm @ 23A, 10V) ile güç yönetimi, motor kontrol ve anahtarlama uygulamalarında kullanılır. Surface mount 12-PowerWDFN paketi ile PCB entegrasyonu kolaylaştırır. -55°C ile +150°C arasında çalışabilen bu bileşen, güç kaynakları, DC-DC konvertörler, DC motor sürücüleri ve yüksek akım anahtarlama devreleri için uygun bir seçimdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 23A |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 56nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 4230pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 12-PowerWDFN |
| Part Status | Active |
| Power - Max | 2.1W |
| Rds On (Max) @ Id, Vgs | 2.6mOhm @ 23A, 10V |
| Supplier Device Package | 12-Power3.3x5 |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
