Transistörler - FET, MOSFET - Diziler

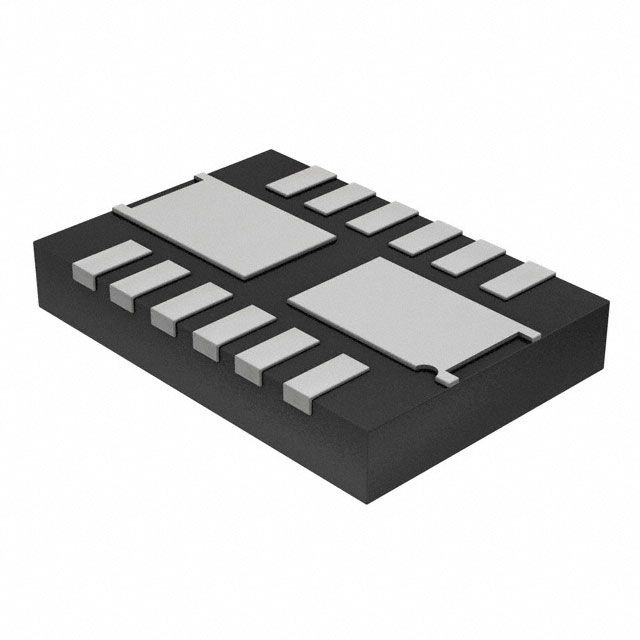

FDMD82100L
MOSFET 2N-CH 100V 7A 6-MLP
- Üretici
- onsemi
- Paket/Kılıf
- 12-PowerWDFN
- Seri / Aile Numarası
- FDMD82100L
FDMD82100L Hakkında
FDMD82100L, onsemi tarafından üretilen dual N-Channel MOSFET transistördür. 100V drain-source gerilimi ve 7A sürekli drain akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılır. Logic level gate özelliği sayesinde düşük gerilim kontrol sinyalleri ile çalışabilir. 19.5mOhm on-state direnci ve 24nC gate yükü ile verimli anahtarlama sağlar. Surface mount 12-PowerWDFN pakette sunulan bu bileşen, motor kontrol, güç yönetimi, LED sürücüleri ve DC-DC dönüştürücü uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışır ve 1W maksimum güç dağıtabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7A |
| Drain to Source Voltage (Vdss) | 100V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 24nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1585pF @ 50V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 12-PowerWDFN |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 19.5mOhm @ 7A, 10V |
| Supplier Device Package | 12-Power3.3x5 |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
