Transistörler - FET, MOSFET - Diziler

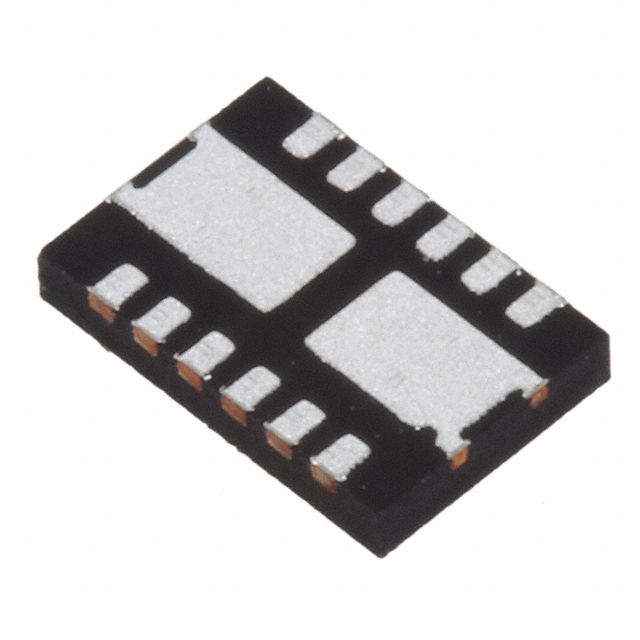

FDMD82100
MOSFET 2N-CH 100V 7A 12POWER
- Üretici
- onsemi
- Paket/Kılıf
- 12-PowerWDFN
- Seri / Aile Numarası
- FDMD82100
FDMD82100 Hakkında
FDMD82100, onsemi tarafından üretilen dual N-channel MOSFET transistördür. 100V drain-source voltaj ve 7A sürekli akım kapasitesi ile anahtarlama ve güç yönetimi uygulamalarında kullanılır. 19mOhm RDS(on) değeri ile düşük kayıp karakteristiği sağlar. Surface mount 12-PowerWDFN paketinde sunulan bu bileşen, -55°C ile 150°C arasında çalışabilir. Motor kontrol, güç kaynakları, LED sürücüler ve ses amplifikatörleri gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7A |
| Drain to Source Voltage (Vdss) | 100V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 17nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1070pF @ 50V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 12-PowerWDFN |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 19mOhm @ 7A, 10V |
| Supplier Device Package | 12-Power3.3x5 |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
