FDMC9430L-F085

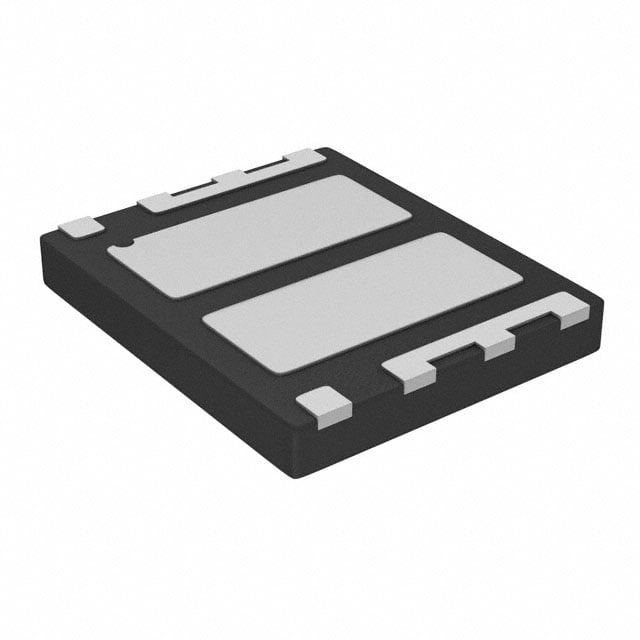

MOSFET 2 N-CHANNEL 40V 12A 8MLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDMC9430L
FDMC9430L-F085 Hakkında
FDMC9430L-F085, onsemi tarafından üretilen dual N-channel MOSFET transistördür. 40V drain-source gerilimi ve 12A sürekli drenaj akımı ile orta güç uygulamalarında kullanılır. 8mΩ on-state direnci (Rds On) sayesinde düşük enerji kaybı sağlar. 8-PowerWDFN (8-MLP 3x3) yüzeye monte paketinde sunulur. -55°C ile 150°C arasında çalışan bu MOSFET, anahtarlama güç kaynakları, motor kontrol devreleri, LED sürücüleri ve güç yönetim uygulamalarında yaygın olarak kullanılmaktadır. Düşük gate charge (22nC @ 10V) hızlı anahtarlama özelliğini destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 22nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 984pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 11.4W |
| Rds On (Max) @ Id, Vgs | 8mOhm @ 12A, 10V |
| Supplier Device Package | 8-MLP (3x3) |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
