Transistörler - FET, MOSFET - Diziler

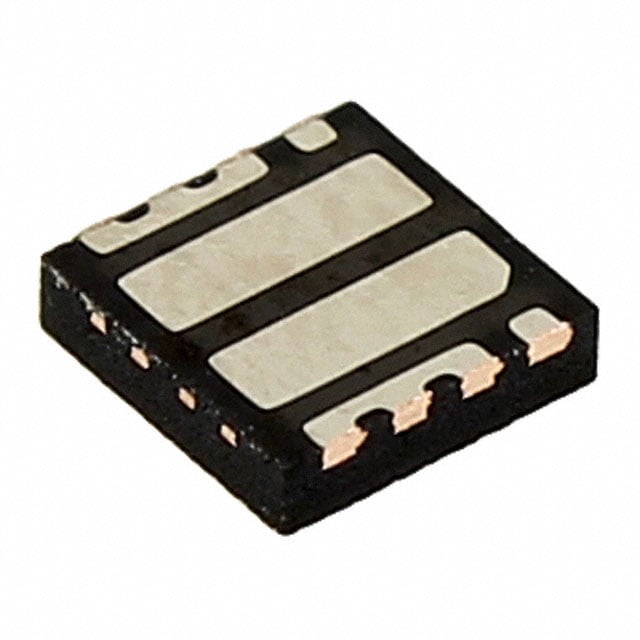

FDMC89521L
MOSFET 2N-CH 60V 8.2A 8POWER33
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDMC89521L
FDMC89521L Hakkında
FDMC89521L, onsemi tarafından üretilen dual N-channel MOSFET transistördür. 60V drain-source voltaj ve 8.2A sürekli dren akımı kapasitesi ile çalışır. Logic level gate özelliğine sahip olup, 10V Vgs'de 24nC gate charge ve 17mOhm maksimum RDS(on) değerleri sunar. 8-PowerWDFN (3x3) paketinde sunulan bileşen, güç elektronikleri, motor kontrol, anahtarlama devreleri ve güç kaynağı uygulamalarında kullanılır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında ve 16W maksimum güç dağıtım kapasitesi ile tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8.2A (Ta) |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 24nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1635pF @ 30V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 1.9W (Ta), 16W (Tc) |
| Rds On (Max) @ Id, Vgs | 17mOhm @ 8.2A, 10V |
| Supplier Device Package | 8-Power33 (3x3) |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
