Transistörler - FET, MOSFET - Diziler

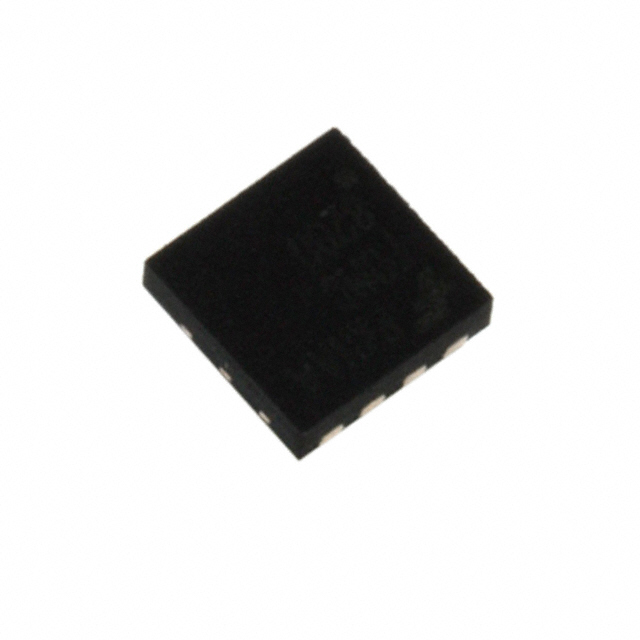

FDMC8200S
MOSFET 2N-CH 30V 6A/8.5A 8MLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDMC8200S
FDMC8200S Hakkında
FDMC8200S, onsemi tarafından üretilen dual N-Channel MOSFET transistörüdür. 30V drain-source voltaj desteği ve 6A/8.5A continuous drain current kapasitesi ile güç yönetimi uygulamalarında kullanılır. Logic level gate özelliği sayesinde düşük voltaj sinyal kaynakları ile doğrudan kontrol edilebilir. 20mOhm maksimum RDS(on) değeri ile iletim kayıpları minimize edilir. 8-pin PowerWDFN paketinde sunulan bu bileşen, DC/DC konvertörler, motor sürücüleri, load switch uygulamaları ve power distribution sistemlerinde yaygın olarak yer alır. -55°C ile 150°C arasında çalışabilir ve 700mW ile 1W güç üretime sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6A, 8.5A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 10nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 660pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 700mW, 1W |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 6A, 10V |
| Supplier Device Package | 8-Power33 (3x3) |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
