Transistörler - FET, MOSFET - Diziler

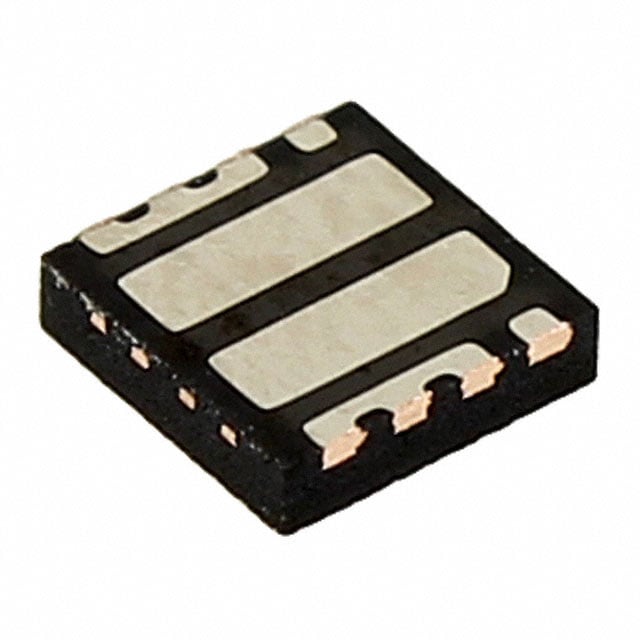

FDMC8097AC
MOSFET N/P-CH 150V
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDMC8097AC
FDMC8097AC Hakkında
FDMC8097AC, onsemi tarafından üretilen dual N/P-Channel MOSFET transistördür. 150V Drain-Source gerilim desteği ile yüksek gerilim uygulamalarında kullanılmaya uygundur. 2.4A sürekli drenaj akımı kapasitesi ve 155mΩ maksimum Rds(on) değeri ile anahtarlama uygulamalarında verimli çalışır. 8-PowerWDFN (3x3mm) yüzey montajlı paket yapısı, kompakt tasarımlar ve yoğun entegrasyon gerektiren devrelere uyum sağlar. -55°C ile +150°C arasında güvenilir işletme sağlar. Güç yönetimi, DC-DC dönüştürücüler, motor sürücüleri ve anahtarlama güç kaynakları gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.4A (Ta), 900mA (Tc) |
| Drain to Source Voltage (Vdss) | 150V |
| FET Feature | Standard |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 6.2nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 395pF @ 75V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 1.9W |
| Rds On (Max) @ Id, Vgs | 155mOhm @ 2.4A, 10V |
| Supplier Device Package | 8-Power33 (3x3) |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
