Transistörler - FET, MOSFET - Diziler

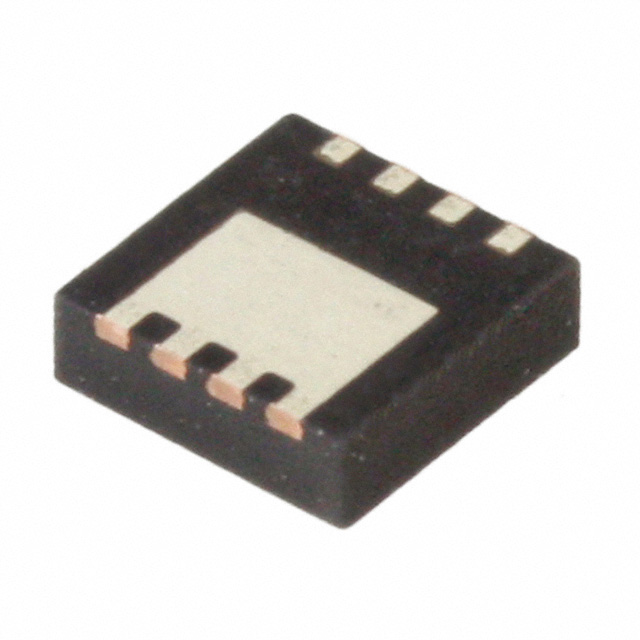

FDMC8032L
MOSFET 2N-CH 40V 7A 8-MLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDMC8032L
FDMC8032L Hakkında
FDMC8032L, onsemi tarafından üretilen dual N-channel MOSFET transistördür. 40V drain-source gerilimi ve 7A sürekli drain akımı ile çalışan bu bileşen, logic level gate özelliğine sahiptir ve 20mOhm on-state direncine (Rds On) sahiptir. 8-PowerWDFN (3x3) yüzey montajlı paket içerisinde iki adet N-channel FET bulunmaktadır. Düşük gate charge (11nC @ 10V) ile hızlı anahtarlama performansı sağlar. -55°C ile 150°C arasında çalışma sıcaklığında dayanıklıdır. Motor sürücüleri, DC-DC dönüştürücüleri, güç yönetimi devreleri ve endüstriyel kontrol uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7A |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 11nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 720pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 1.9W |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 7A, 10V |
| Supplier Device Package | 8-Power33 (3x3) |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
