Transistörler - FET, MOSFET - Diziler

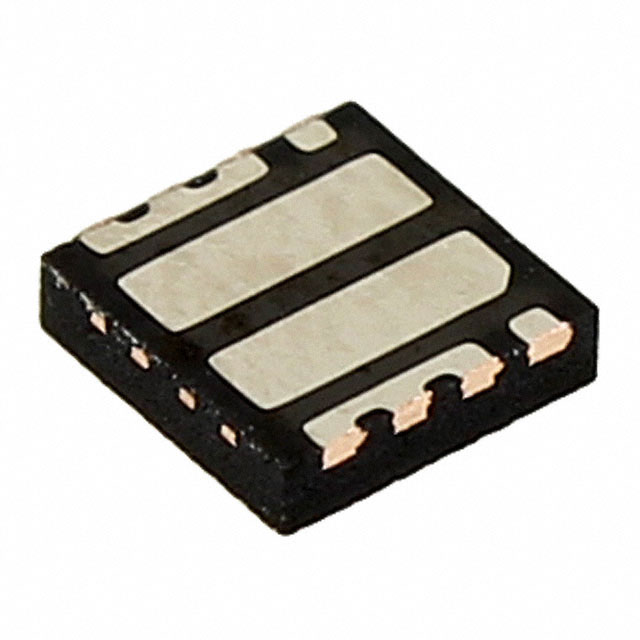

FDMC8030
MOSFET 2N-CH 40V 12A 8POWER33
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDMC8030
FDMC8030 Hakkında
FDMC8030, onsemi tarafından üretilen dual N-Channel MOSFET transistördür. 40V drain-source gerilimi ve 12A sürekli drain akımı ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. Logic level gate özelliği sayesinde düşük gerilim kontrol sinyalleri ile çalışabilir. 8-PowerWDFN (3x3mm) yüzey montajlı paketinde gelmektedir. Maksimum 800mW güç tüketimi ile sürücü devreler, motor kontrol, güç anahtarlama ve DC-DC dönüştürücü uygulamalarında kullanılır. Düşük 10mOhm RDS(on) direnci ve 2.8V eşik gerilimi ile verimli anahtarlama performansı sağlar. -55°C ile +150°C arasında çalışma sıcaklığı aralığında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 30nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1975pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 800mW |
| Rds On (Max) @ Id, Vgs | 10mOhm @ 12A, 10V |
| Supplier Device Package | 8-Power33 (3x3) |
| Vgs(th) (Max) @ Id | 2.8V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
