Transistörler - FET, MOSFET - Diziler

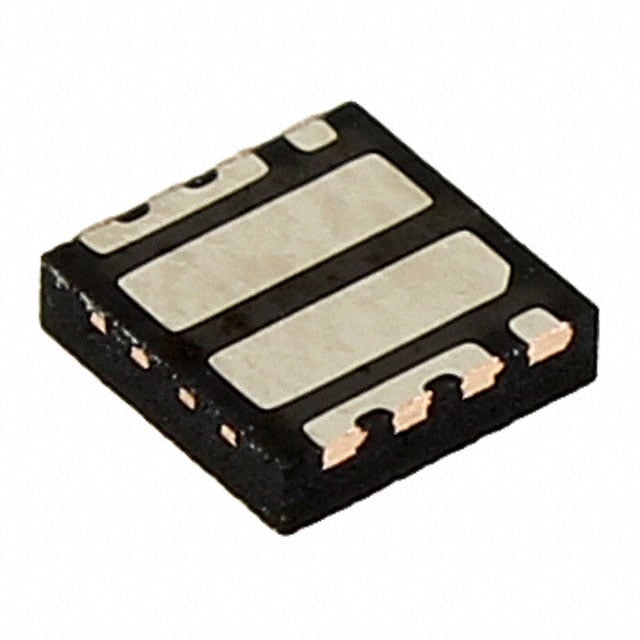

FDMC7208S
MOSFET 2N-CH 30V 12A/16A PWR33
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDMC7208S
FDMC7208S Hakkında
FDMC7208S, onsemi tarafından üretilen dual N-channel MOSFET transistör dizisidir. 30V Drain-Source voltaj ve 12A/16A sürekli akım kapasitesi ile tasarlanmıştır. Logic level gate özelliği sayesinde düşük voltaj kontrol sinyalleriyle çalışabilir. 9mOhm On-State Direnç (RDS On) ile verimli güç yönetimi sağlar. 3x3mm PowerWDFN paket formatında surface mount uygulamaları için tasarlanmıştır. Güç uygulamaları, DC-DC konvertörler, motor kontrol devreleri ve anahtarlama uygulamalarında kullanılan entegre bileşendir. -55°C ile 150°C arasında çalışabilir ve 800mW maksimum güç tüketimi ile endüstriyel ve tüketici elektronik uygulamalarında tercih edilen bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A, 16A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 18nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1130pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 800mW |
| Rds On (Max) @ Id, Vgs | 9mOhm @ 12A, 10V |
| Supplier Device Package | 8-Power33 (3x3) |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
