Transistörler - FET, MOSFET - Diziler

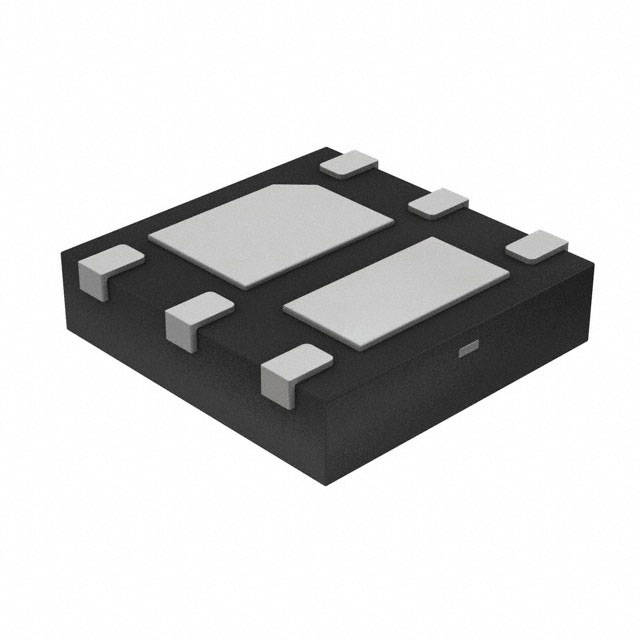

FDMC6890NZ
MOSFET 2N-CH 20V 4A POWER33
- Üretici
- onsemi
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Seri / Aile Numarası
- FDMC6890
FDMC6890NZ Hakkında
FDMC6890NZ, onsemi tarafından üretilen 2 N-Channel MOSFET transistörü içeren entegre devredir. 20V drain-source gerilim kapasitesi ve 4A sürekli drain akımı ile çalışan bu komponent, Logic Level Gate özelliğine sahiptir. 68mOhm (4.5V, 4A'de) düşük RDS(on) değeri sayesinde güç uygulamalarında kullanılır. 6-WDFN SMD paket içerisinde sunulan FDMC6890NZ, motor kontrol, anahtarlama devreleri, güç yönetimi ve DC-DC dönüştürücü tasarımlarında yer alır. -55°C ile 150°C arasında çalışan ürün, 2V eşik voltajı ile hızlı yanıt verir. MicroFET 3x3mm paketine sahip olan bu dual MOSFET, yüksek entegrasyon gerektiren yoğun PCB tasarımları için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 3.4nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 270pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1.92W, 1.78W |
| Rds On (Max) @ Id, Vgs | 68mOhm @ 4A, 4.5V |
| Supplier Device Package | MicroFET 3x3mm |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
