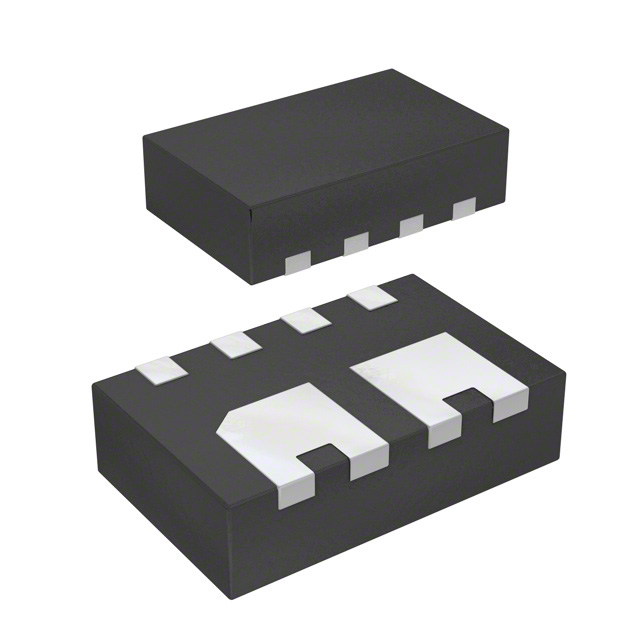

FDMB3900AN
MOSFET 2N-CH 25V 7A 8MLP MICRO
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDMB3900
FDMB3900AN Hakkında
FDMB3900AN, onsemi tarafından üretilen dual N-Channel MOSFET transistörüdür. 25V drain-source voltajında 7A sürekli drenaj akımı kapasitesine sahiptir. Logic Level Gate özelliğiyle düşük voltaj kontrolü gerektiren uygulamalarda kullanılabilir. 23mOhm on-resistance değeri ile verimli güç anahtarlaması sağlar. 8-PowerWDFN (3x1.9mm MicroFET) yüzey montaj paketinde sunulmaktadır. Motor kontrolleri, DC-DC konvertörler, power distribution ve anahtarlama uygulamalarında tercih edilir. -55°C ~ 150°C çalışma sıcaklığı aralığında endüstriyel ortamlara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7A |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 17nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 890pF @ 13V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 800mW |
| Rds On (Max) @ Id, Vgs | 23mOhm @ 7A, 10V |
| Supplier Device Package | 8-MLP, MicroFET (3x1.9) |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
