Transistörler - FET, MOSFET - Diziler

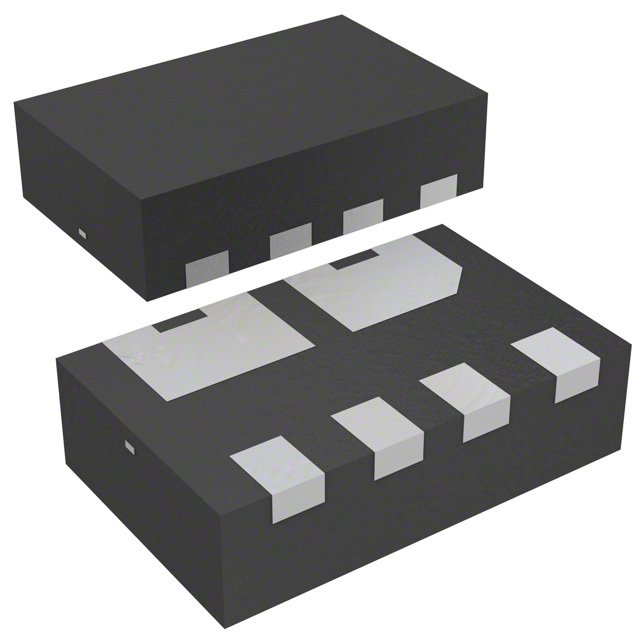

FDMB3800N
MOSFET 2N-CH 30V 8MLP MICROFET
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- FDMB3800N
FDMB3800N Hakkında
FDMB3800N, onsemi tarafından üretilen dual N-Channel MOSFET transistördür. 30V Vdss derecelendirilmesi ile orta güç uygulamalarında kullanılır. 4.8A sürekli dren akımı kapasitesine sahip olup, logic level gate özelliği sayesinde düşük sinyal seviyelerine duyarlıdır. 40mΩ maksimum Rds(On) değeri ile verimli anahtarlama sağlar. -55°C ile 150°C çalışma sıcaklık aralığı ve 750mW maksimum güç derecelendirilmesi, endüstriyel ve tüketici uygulamalarında kullanım için uygun hale getirir. Surface Mount 8-MLP (MicroFET) paketi kompakt PCB tasarımlarına uyumludur. PWM kontrolörler, DC-DC dönüştürücüler, motor sürücüleri ve güç yönetimi devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.8A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 5.6nC @ 5V |
| Input Capacitance (Ciss) (Max) @ Vds | 465pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 750mW |
| Rds On (Max) @ Id, Vgs | 40mOhm @ 4.8A, 10V |
| Supplier Device Package | 8-MLP, MicroFET (3x1.9) |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
