Transistörler - FET, MOSFET - Diziler

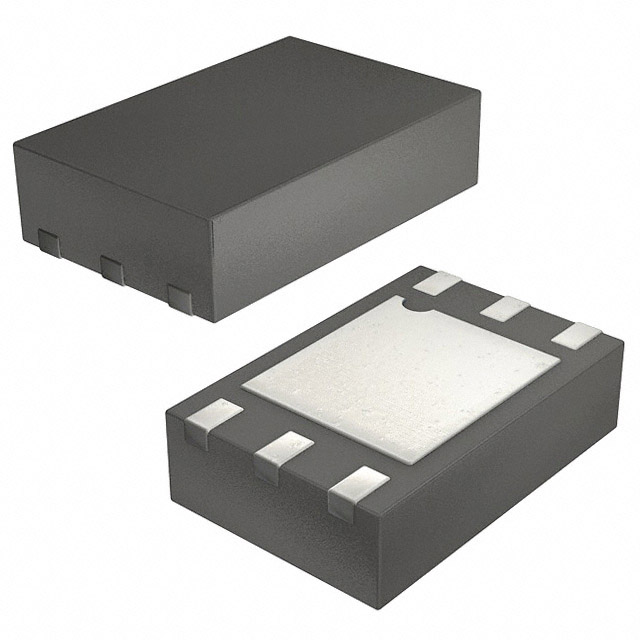

FDMB2308PZ
MOSFET 2P-CH MLP2X3
- Üretici
- onsemi
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Seri / Aile Numarası
- FDMB2308
FDMB2308PZ Hakkında
FDMB2308PZ, onsemi tarafından üretilen dual P-channel MOSFET transistördür. 6-WDFN (2x3) yüzey montajlı paket ile sunulan bu bileşen, logic level gate uygulamalarında kullanılır. 36mOhm (4.5V, 5.7A) RDS(on) değeri ile düşük on-dirençlidir. 800mW maksimum güç yeteneği ve -55°C ile 150°C arasında çalışma sıcaklığı aralığı ile endüstriyel ve standart uygulamalara uygun tasarlanmıştır. 1.5V threshold voltajı ile hızlı anahtarlama sağlar. Analog uygulamalar, anahtarlamalar ve elektrik güç yönetimi devrelerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 30nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 3030pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 800mW |
| Rds On (Max) @ Id, Vgs | 36mOhm @ 5.7A, 4.5V |
| Supplier Device Package | 6-MLP (2x3) |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
