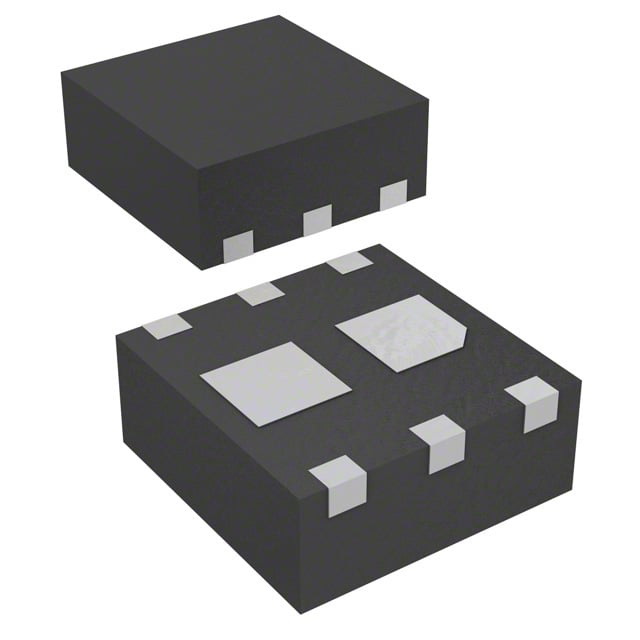

FDMA3023PZ
MOSFET 2P-CH 30V 2.9A 6MICROFET
- Üretici
- onsemi
- Paket/Kılıf
- 6-VDFN Exposed Pad
- Seri / Aile Numarası
- FDMA3023
FDMA3023PZ Hakkında
FDMA3023PZ, onsemi tarafından üretilen dual P-channel MOSFET dizisidir. 30V drain-source voltaj ve 2.9A sürekli drain akımı ile çalışan bu bileşen, logic level gate özelliğine sahiptir. 6-VDFN (2x2) yüzey montajlı pakette sunulan transistör, 90mOhm Rds(on) değeri ile düşük iletim direncine sahiptir. Gate charge 11nC ve input capacitance 530pF değerleriyle hızlı anahtarlama performansı sağlar. -55°C ile 150°C sıcaklık aralığında çalışır. Güç yönetimi, anahtarlama devreleri, power distribution ve batarya yönetimi uygulamalarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.9A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 11nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 530pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-VDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 700mW |
| Rds On (Max) @ Id, Vgs | 90mOhm @ 2.9A, 4.5V |
| Supplier Device Package | 6-MicroFET (2x2) |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
