Transistörler - FET, MOSFET - Diziler

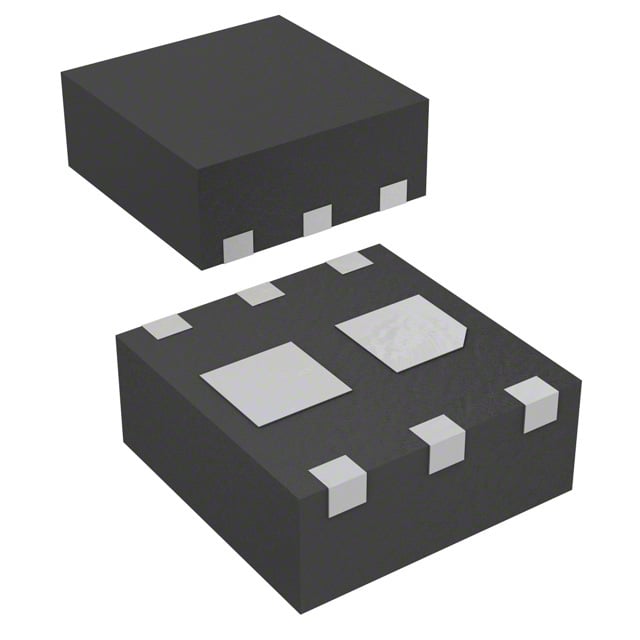

FDMA2002NZ
MOSFET 2N-CH 30V 2.9A 6MICROFET
- Üretici
- onsemi
- Paket/Kılıf
- 6-VDFN Exposed Pad
- Seri / Aile Numarası
- FDMA2002N
FDMA2002NZ Hakkında
FDMA2002NZ, onsemi tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 30V drain-source gerilimi ve 2.9A sürekli drain akımı kapasitesine sahiptir. Logic level gate özelliği ile düşük giriş gerilimi seviyelerinde çalıştırılabilir. 6-VDFN paketinde sunulan bu bileşen, düşük on-dirençi (123mOhm @ 4.5V) ve düşük gate yükü (3nC) özellikleri ile anahtarlama uygulamalarında kullanılmaya uygundur. Güç yönetimi, DC-DC dönüştürücüler, motor kontrol ve sinyalleme devrelerinde yaygın olarak uygulanır. -55°C ile 150°C arasında çalışabilen, yüzey montajlı bu transistör dizisi kompakt ve verimli tasarımlar için idealdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.9A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 3nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 220pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-VDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 650mW |
| Rds On (Max) @ Id, Vgs | 123mOhm @ 2.9A, 4.5V |
| Supplier Device Package | 6-MicroFET (2x2) |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
