Transistörler - FET, MOSFET - Diziler

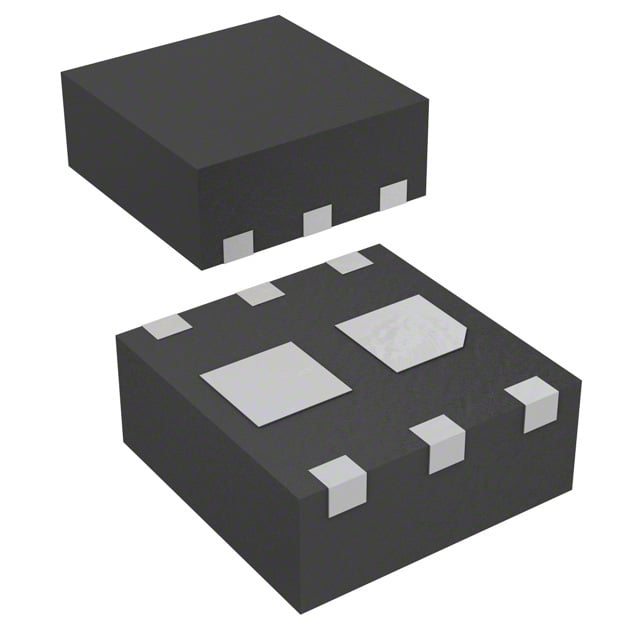

FDMA1032CZ
MOSFET N/P-CH 20V MICROFET 2X2
- Üretici
- onsemi
- Paket/Kılıf
- 6-VDFN Exposed Pad
- Seri / Aile Numarası
- FDMA1032
FDMA1032CZ Hakkında
FDMA1032CZ, onsemi tarafından üretilen dual N ve P-Channel MOSFET transistörüdür. 20V Drain-Source voltaj (Vdss) desteği ile sinyalitme ve güç yönetimi uygulamalarında kullanılır. Logic Level Gate özelliği sayesinde düşük gerilim kontrolleyici devrelerinde doğrudan entegre edilebilir. 3.7A (N-Channel) ve 3.1A (P-Channel) sürekli drenaj akımı kapasitesi ile, küçük güç bütçeli uygulamalar için uygun bir çözüm sunar. MicroFET (2x2) paket tipi ile kompakt PCB tasarımlarında tercih edilir. Maksimum 68mOhm gate direnç değeri (4.5V, 3.7A'da) kapalı durum kayıplarını minimize eder. -55°C ile 150°C aralığında çalışabilen bu bileşen, endüstriyel ve otomotiv uygulamalarında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.7A, 3.1A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 6nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 340pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-VDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 700mW |
| Rds On (Max) @ Id, Vgs | 68mOhm @ 3.7A, 4.5V |
| Supplier Device Package | 6-MicroFET (2x2) |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
