Transistörler - FET, MOSFET - Diziler

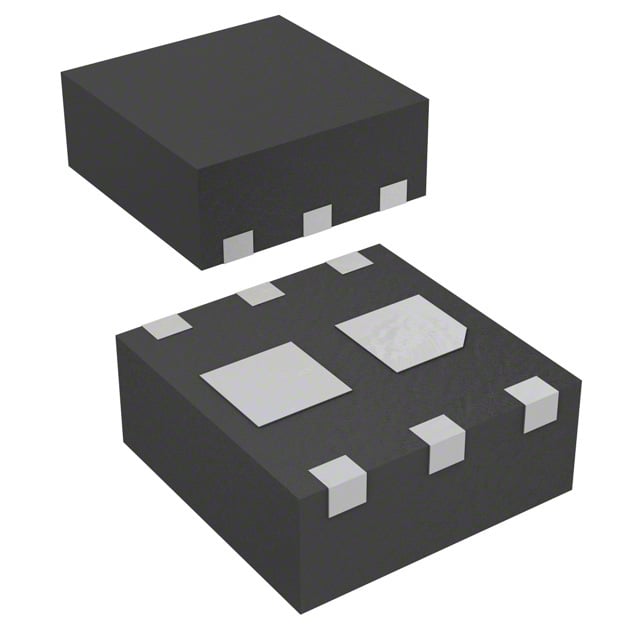

FDMA1028NZ-F021
MOSFET 2N-CH 20V 3.7A MICROFET
- Üretici
- onsemi
- Paket/Kılıf
- 6-VDFN Exposed Pad
- Seri / Aile Numarası
- FDMA1028NZ
FDMA1028NZ-F021 Hakkında
FDMA1028NZ-F021, onsemi tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 20V drain-source gerilimi ve 3.7A sürekli drain akımı kapasitesi ile anahtarlama ve amplifikasyon uygulamalarında kullanılır. Logic level gate özelliği sayesinde düşük gerilim kontrol sinyalleri ile tetiklenebilir. 68mOhm on-resistance değeri ile düşük enerji kaybı sağlar. Surface mount 6-VDFN paket yapısı ve geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) ile endüstriyel ve tüketici elektronik uygulamalarında, güç yönetimi devrelerinde, motor kontrolünde ve dijital lojik arayüz uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.7A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 6nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 340pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-VDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 700mW |
| Rds On (Max) @ Id, Vgs | 68mOhm @ 3.7A, 4.5V |
| Supplier Device Package | 6-MicroFET (2x2) |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
