Transistörler - FET, MOSFET - Diziler

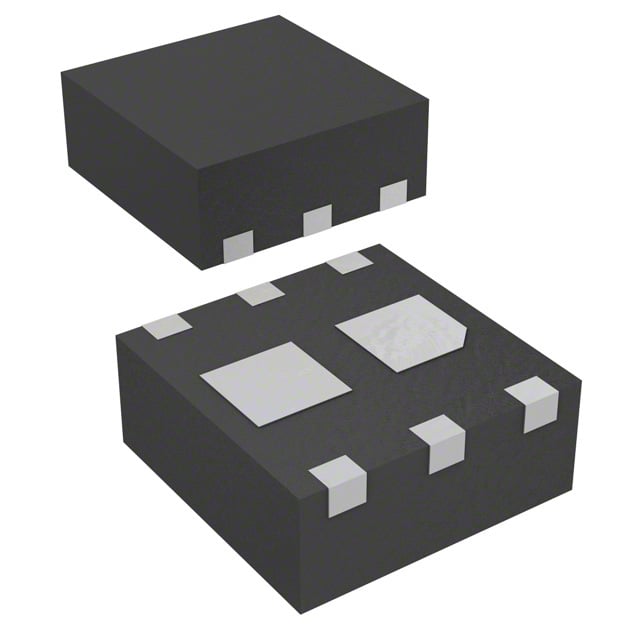

FDMA1024NZ
MOSFET 2N-CH 20V 5A 6MICROFET
- Üretici
- onsemi
- Paket/Kılıf
- 6-VDFN Exposed Pad
- Seri / Aile Numarası
- FDMA1024
FDMA1024NZ Hakkında
FDMA1024NZ, onsemi tarafından üretilen dual N-channel MOSFET transistördür. Logic level gate özelliğine sahip bu bileşen, 20V drain-source voltajında 5A sürekli akım kapasitesine ve 54mOhm on-resistance değerine sahiptir. 6-VDFN MicroFET paketinde sunulan komponent, 7.3nC gate charge ve 500pF input capacitance özellikleriyle hızlı anahtarlama uygulamaları için uygundur. -55°C ile 150°C arasında çalışabilen bu MOSFET, güç yönetimi, motor kontrol, LED sürücüleri ve genel amaçlı anahtarlama devrelerinde yaygın olarak kullanılır. Düşük gate voltajı gereksinimi sayesinde mikrodenetleyici ve dijital lojik entegrelerine doğrudan bağlanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 7.3nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 500pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-VDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 700mW |
| Rds On (Max) @ Id, Vgs | 54mOhm @ 5A, 4.5V |
| Supplier Device Package | 6-MicroFET (2x2) |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
