Transistörler - FET, MOSFET - Diziler

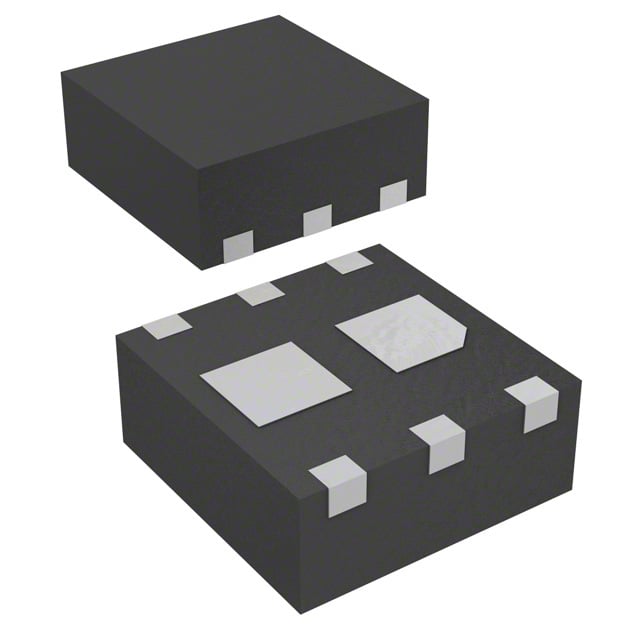

FDMA1023PZ-F106
DUAL P-CH ERTRENCH FETS
- Üretici
- onsemi
- Paket/Kılıf
- 6-VDFN Exposed Pad
- Seri / Aile Numarası
- FDMA1023PZ
FDMA1023PZ-F106 Hakkında
FDMA1023PZ-F106, onsemi tarafından üretilen dual P-channel MOSFET transistör dizisidir. 6-VDFN Exposed Pad paketinde sunulan bu bileşen, 20V drain-source voltaj ve 3.7A sürekli drenaj akımı kapasitesine sahiptir. 72mΩ RDS(on) değeri ile düşük iletim direnci gösterir. -55°C ile 150°C arasında çalışır. 12nC gate charge ve 655pF input capacitance özellikleriyle hızlı anahtarlama uygulamalarında kullanılabilir. Güç yönetimi, motor kontrolü, anahtarlama güç kaynakları ve analog anahtarlama devreleri gibi uygulamalarda tercih edilir. Bileşen kullanım dışı (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.7A (Ta) |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 12nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 655pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-VDFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 700mW (Ta) |
| Rds On (Max) @ Id, Vgs | 72mOhm @ 3.7A, 4.5V |
| Supplier Device Package | 6-MicroFET (2x2) |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
