Transistörler - FET, MOSFET - Diziler

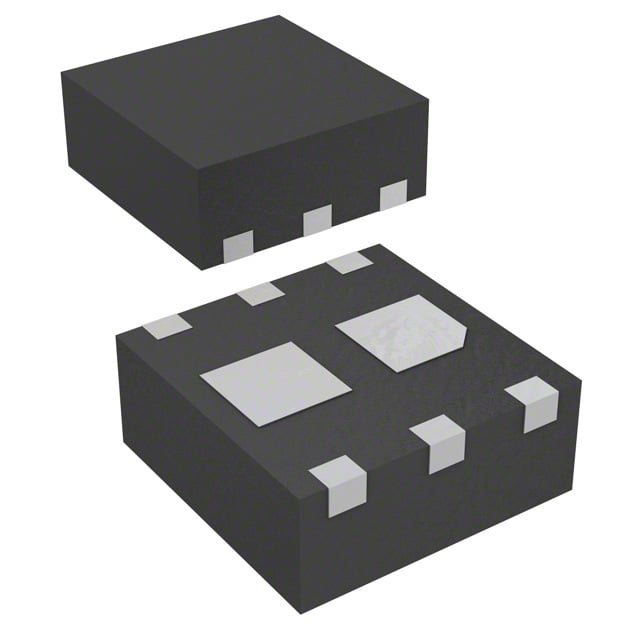

FDMA1023PZ
MOSFET 2P-CH 20V 3.7A 6MICROFET
- Üretici
- onsemi
- Paket/Kılıf
- 6-VDFN Exposed Pad
- Seri / Aile Numarası
- FDMA1023
FDMA1023PZ Hakkında
FDMA1023PZ, onsemi tarafından üretilen dual P-Channel MOSFET transistördür. 20V drain-source gerilimi ve 3.7A sürekli drenaj akımı kapasitesine sahiptir. Logic level gate özelliğiyle düşük kontrol gerilimlerinde çalışabilir. 72mOhm RDS(on) değeri ile düşük iletim kaybı sağlar. 6-VDFN Surface Mount paketinde sunulan bu bileşen, anahtarlama uygulamaları, güç yönetimi devreleri, ses amplifikatörleri ve batarya yönetim sistemlerinde kullanılır. -55°C ile 150°C sıcaklık aralığında çalışır. 700mW maksimum güç tüketimiyle kompakt ve verimli tasarımlar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.7A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 12nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 655pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-VDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 700mW |
| Rds On (Max) @ Id, Vgs | 72mOhm @ 3.7A, 4.5V |
| Supplier Device Package | 6-MicroFET (2x2) |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
