Transistörler - FET, MOSFET - Diziler

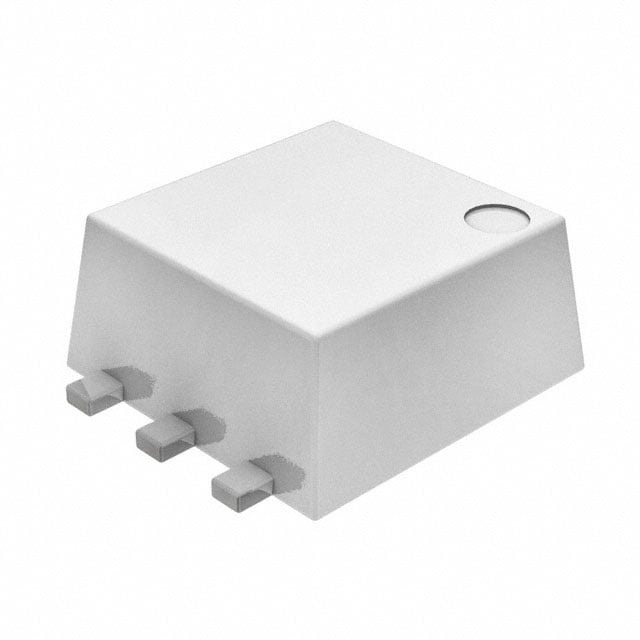

FDJ1032C
MOSFET N/P-CH 20V 3.2A/2.8A SC75
- Üretici
- onsemi
- Paket/Kılıf
- SC75-6 FLMP
- Seri / Aile Numarası
- FDJ1032C
FDJ1032C Hakkında
FDJ1032C, onsemi tarafından üretilen dual N ve P-Channel MOSFET transistördür. 20V drain-source gerilimi ile çalışan bu bileşen, 3.2A N-Channel ve 2.8A P-Channel sürekli dren akımı kapasitesine sahiptir. Logic level gate özelliği ile düşük gerilim kontrolünü destekler ve 1.5V gate threshold voltajında aktive olur. SC-75-6 FLMP yüzey montaj paketinde sunulan bu transistör, -55°C ile 150°C sıcaklık aralığında çalışır. 90mOhm RDS(on) değeri ve 3nC gate charge özellikleriyle anahtarlama uygulamalarında kullanılır. Tipik olarak güç yönetimi, motor kontrolü ve dijital anahtarlama devrelerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.2A, 2.8A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 3nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 200pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-75-6 FLMP |
| Part Status | Obsolete |
| Power - Max | 900mW |
| Rds On (Max) @ Id, Vgs | 90mOhm @ 3.2A, 4.5V |
| Supplier Device Package | SC75-6 FLMP |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
