Transistörler - FET, MOSFET - Diziler

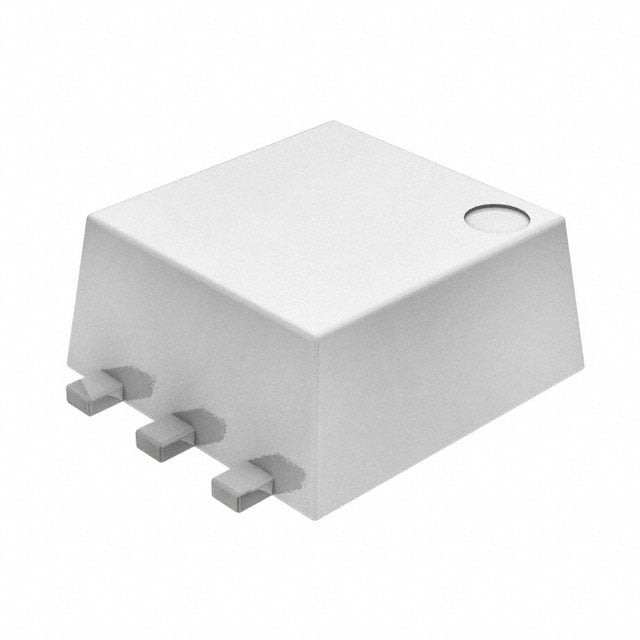

FDJ1028N
MOSFET 2N-CH 20V 3.2A SC-75
- Üretici
- onsemi
- Paket/Kılıf
- SC75-6 FLMP
- Seri / Aile Numarası
- FDJ1028N
FDJ1028N Hakkında
FDJ1028N, onsemi tarafından üretilen dual N-Channel MOSFET transistörüdür. Logic Level Gate özelliğine sahip olan bu bileşen, 20V drain-source gerilimi ve 3.2A sürekli dren akımı ile çalışır. SC-75-6 FLMP yüzey montajlı paketinde sunulan transistör, düşük 90mOhm on-state direnci ile verimli anahtarlama sağlar. 1.5V threshold gerilimi sayesinde düşük voltajlı kontrol devreleriyle uyumludur. Motor kontrolü, güç yönetimi, anahtarlama uygulamaları ve genel amaçlı DC yük kontrolü gibi endüstriyel ve tüketici elektronik tasarımlarında kullanılır. -55°C ile 150°C arasında çalışabilir. Not: Bu ürün üretim dışı (Obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.2A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 3nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 200pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-75-6 FLMP |
| Part Status | Obsolete |
| Power - Max | 1.5W |
| Rds On (Max) @ Id, Vgs | 90mOhm @ 3.2A, 4.5V |
| Supplier Device Package | SC75-6 FLMP |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
