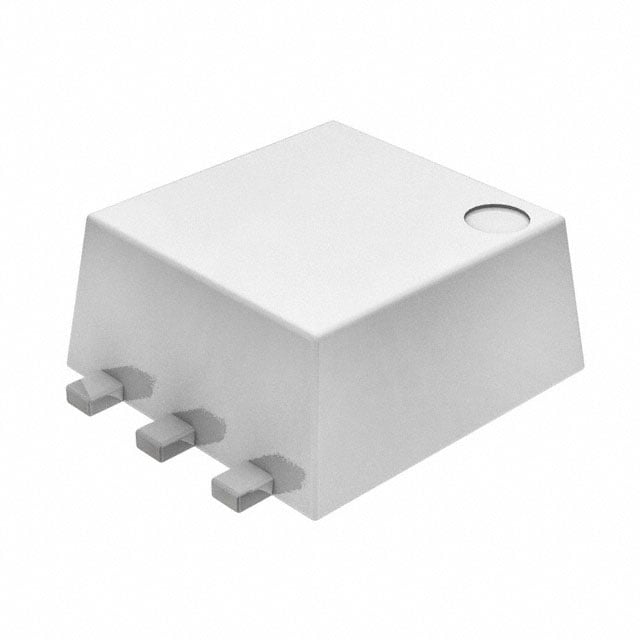

Transistörler - FET, MOSFET - Diziler
FDJ1028N
N-CHANNEL POWER MOSFET
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SC75-6 FLMP
- Seri / Aile Numarası
- FDJ1028N
FDJ1028N Hakkında
FDJ1028N, Rochester Electronics tarafından üretilen dual N-Channel Power MOSFET dizisidir. Logic Level Gate özelliğine sahip bu bileşen, 20V Drain-Source gerilim ve 3.2A sürekli drenaj akımı ile çalışmaktadır. SC-75-6 SMD paketinde sunulan FDJ1028N, 90mΩ (4.5V, 3.2A'de) RDS(on) değerine ve 1.5nC gate yükü karakteristiğine sahiptir. -55°C ile +150°C arasında çalışabilen bu bileşen, anahtarlama uygulamaları, DC-DC dönüştürücüler, motor kontrol ve güç yönetimi devrelerinde kullanılır. 1.5W maksimum güç dissipasyonuna sahip bileşen, düşük ısıl dirençle hızlı komütasyon sağlar. Lojik seviye giriş gerilimleriyle mikrodenetleyici tabanlı kontrol sistemleriyle direkt uyumludur. Bileşen şu anda üretilmemektedir (Obsolete status).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.2A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 3nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 200pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-75-6 FLMP |
| Part Status | Obsolete |
| Power - Max | 1.5W |
| Rds On (Max) @ Id, Vgs | 90mOhm @ 3.2A, 4.5V |
| Supplier Device Package | SC75-6 FLMP |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
