Transistörler - FET, MOSFET - Diziler

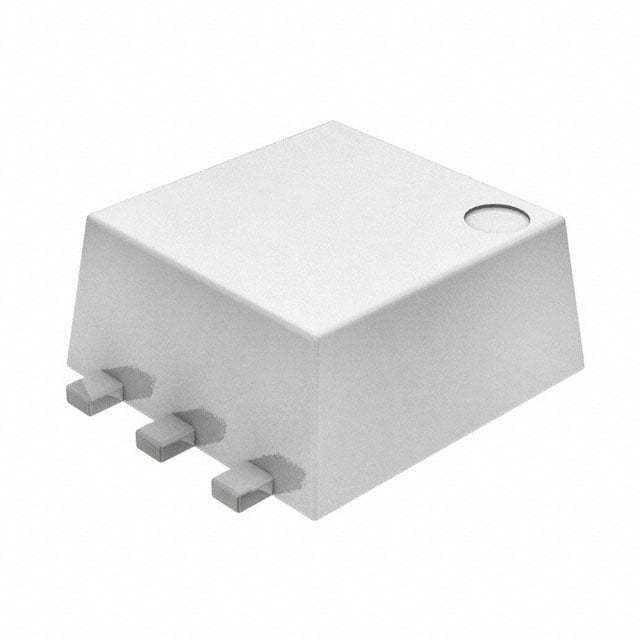

FDJ1027P
MOSFET 2P-CH 20V 2.8A SC-75
- Üretici
- onsemi
- Paket/Kılıf
- SC75-6 FLMP
- Seri / Aile Numarası
- FDJ1027P
FDJ1027P Hakkında
FDJ1027P, onsemi tarafından üretilen dual P-Channel MOSFET transistördür. SC-75-6 FLMP SMD paketinde sunulan bu bileşen, 20V drain-source geriliminde 2.8A sürekli drenaj akımı kapasitesine sahiptir. Logic level gate özelliğine sahip olan transistör, 4.5V gate geriliminde 160mOhm'luk düşük RDS(on) değeri ile çalışır. Maksimum 900mW güç tüketimi ve 1.5V eşik gerilimi (threshold voltage) ile ayarlanır. Geniş çalışma sıcaklığı aralığı (-55°C ~ 150°C) sayesinde endüstriyel uygulamalarda kullanılabilir. Anahtarlama devrelerinde, güç yönetimi aplikasyonlarında ve kontrol sistemlerinde tercih edilir. 4nC gate charge ve 290pF input capacitance değerleri hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.8A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 4nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 290pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-75-6 FLMP |
| Part Status | Obsolete |
| Power - Max | 900mW |
| Rds On (Max) @ Id, Vgs | 160mOhm @ 2.8A, 4.5V |
| Supplier Device Package | SC75-6 FLMP |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
