Transistörler - FET, MOSFET - Diziler

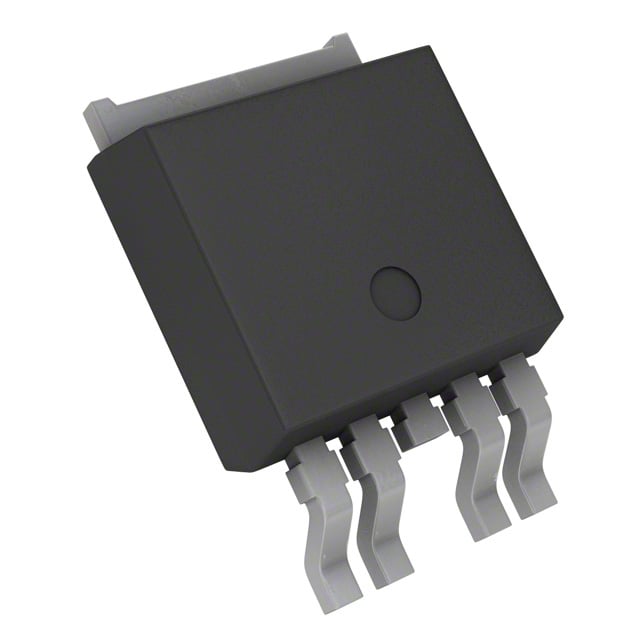

FDD8424H-F085A
P-CHANNEL POWER MOSFET
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-252-5
- Seri / Aile Numarası
- FDD8424H
FDD8424H-F085A Hakkında
FDD8424H-F085A, Rochester Electronics tarafından üretilen P-Channel Power MOSFET transistördür. Logic Level Gate özelliğine sahip bu komponent, 40V Drain-Source gerilimi ve 9A sürekli drain akımı kapasitesiyle çalışır. 24mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. TO-252-5 (DPak) paketinde sunulan komponent, güç yönetimi, anahtar devreler, motor kontrolü ve batarya yönetimi uygulamalarında kullanılır. -55°C ile 150°C arasında çalışma sıcaklığında güvenilir performans sunar. Gate Charge değeri 20nC ve Input Capacitance 1000pF olarak belirtilmiştir. Komponent şu anda discontinued statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9A, 6.5A |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 20nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1000pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-252-5, DPak (4 Leads + Tab), TO-252AD |
| Part Status | Obsolete |
| Power - Max | 1.3W |
| Rds On (Max) @ Id, Vgs | 24mOhm @ 9A, 10V |
| Supplier Device Package | TO-252-4 |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
