Transistörler - FET, MOSFET - Diziler

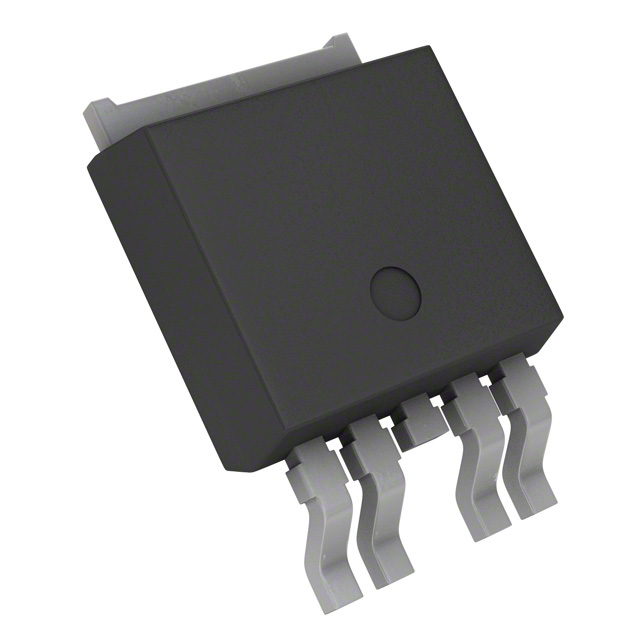

FDD8424H
MOSFET N/P-CH 40V 9A/6.5A DPAK
FDD8424H Hakkında
FDD8424H, onsemi tarafından üretilen dual MOSFET transistör dizisidir. N-channel ve P-channel kanalları tek paket içerisinde barındıran bu bileşen, 40V drain-source voltajında 9A (N-channel) ve 6.5A (P-channel) sürekli drenaj akımı sağlar. Logic level gate özelliğine sahip olan transistör, 10V gate voltajında 24mOhm RDS(on) değerine sahiptir. TO-252 (DPak) SMD paket formatında sunulan FDD8424H, anahtarlama uygulamaları, motor kontrol devreleri, güç yönetimi ve voltage regülasyon devrelerinde kullanılır. -55°C ile 150°C arasındaki geniş çalışma sıcaklık aralığında 1.3W maksimum güç yönetimine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9A, 6.5A |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 20nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1000pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-252-5, DPak (4 Leads + Tab), TO-252AD |
| Part Status | Active |
| Power - Max | 1.3W |
| Rds On (Max) @ Id, Vgs | 24mOhm @ 9A, 10V |
| Supplier Device Package | TO-252 (DPak) |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
