Transistörler - FET, MOSFET - Diziler

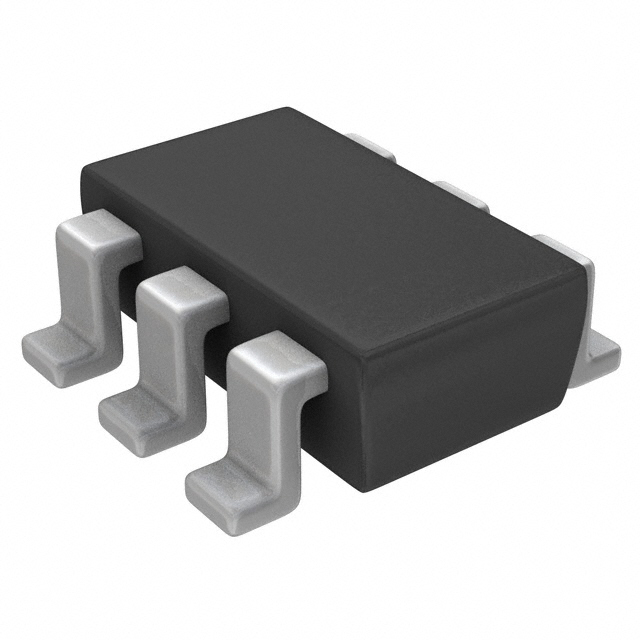

FDC6036P_F077
MOSFET 2P-CH 20V 5A 6SSOT
- Üretici
- onsemi
- Paket/Kılıf
- SOT-23-6 Thin
- Seri / Aile Numarası
- FDC6036P
FDC6036P_F077 Hakkında
FDC6036P_F077, onsemi tarafından üretilen dual P-Channel MOSFET transistörüdür. Logic Level Gate özelliğine sahip bu bileşen, 20V Drain to Source voltajında 5A sürekli akım kapasitesine sahiptir. 6-SSOT (SuperSOT-6) yüzey montajlı paketinde sunulan bu transistör, anahtarlama uygulamalarında ve güç yönetimi devrelerinde kullanılır. 44mOhm maksimum RDS(on) direnci ile düşük güç kaybı sağlar. -55°C ile +150°C arasında çalışma sıcaklığı aralığına ve 900mW maksimum güç derecelendirilmesine sahiptir. Endüstriyel kontrol, bilgisayar çevre birimleri ve tüketici elektroniği uygulamalarında yaygın olarak tercih edilmektedir. Bileşen mevcut olarak kullanım dışı (Obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 14nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 992pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-SSOT Flat-lead, SuperSOT™-6 FLMP |
| Part Status | Obsolete |
| Power - Max | 900mW |
| Rds On (Max) @ Id, Vgs | 44mOhm @ 5A, 4.5V |
| Supplier Device Package | SuperSOT™-6 |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
