Transistörler - FET, MOSFET - Diziler

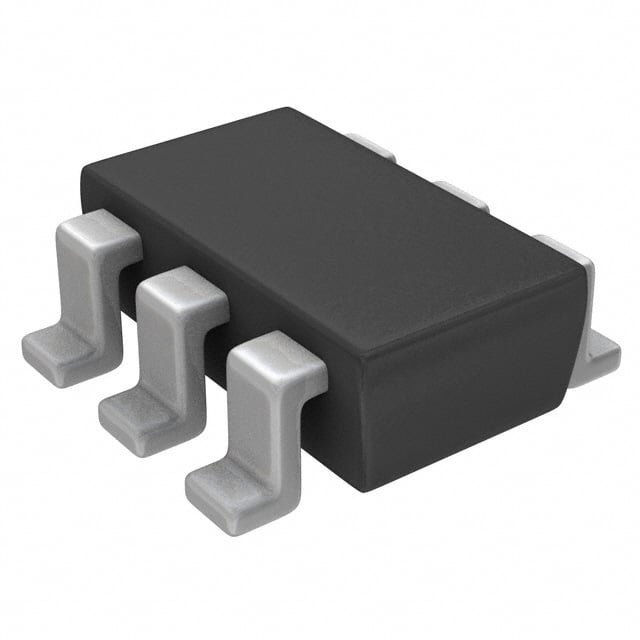

FDC6036P
MOSFET 2P-CH 20V 5A 6SSOT
- Üretici
- onsemi
- Paket/Kılıf
- SOT-23-6 Thin
- Seri / Aile Numarası
- FDC6036P
FDC6036P Hakkında
FDC6036P, onsemi tarafından üretilen dual P-Channel MOSFET transistördür. 20V drain-source voltaj ile 5A sürekli drain akımı kapasitesine sahiptir. Logic Level Gate özelliği sayesinde düşük voltaj kontrol sinyalleriyle çalışır. 44mΩ RDS(on) değeri ile minimal ısıl kayıp sağlar. SuperSOT-6 yüzeye monte paketinde sunulan bu bileşen, anahtar uygulamaları, güç yönetimi devrelerinde ve iki kanallı anahtarlama gereken ses amplifikatörleri ile benzer uygulamalarda kullanılır. -55°C ile 150°C arasında çalışmaya uygun olup 900mW maksimum güç taşıyabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 14nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 992pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-SSOT Flat-lead, SuperSOT™-6 FLMP |
| Part Status | Obsolete |
| Power - Max | 900mW |
| Rds On (Max) @ Id, Vgs | 44mOhm @ 5A, 4.5V |
| Supplier Device Package | SuperSOT™-6 |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
