FD6M045N06

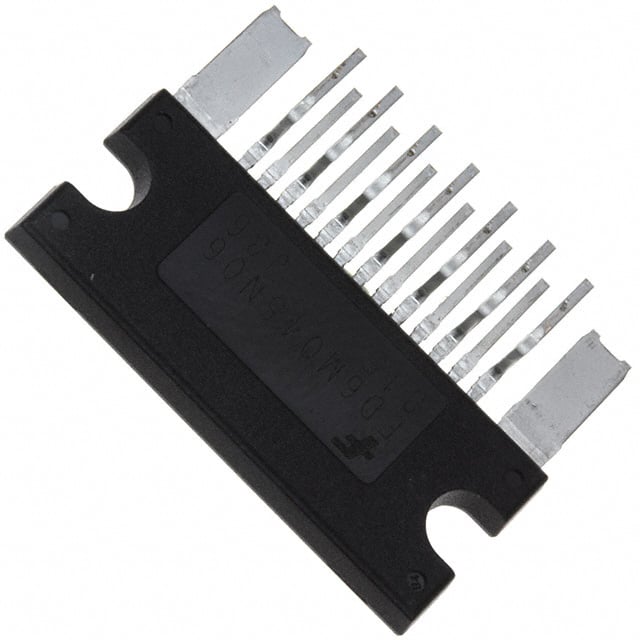

MOSFET 2N-CH 60V 60A EPM15
FD6M045N06 Hakkında
FD6M045N06, onsemi tarafından üretilen dual N-channel MOSFET transistördür. 60V drain-source voltaj kapasitesi ve 60A sürekli drain akımı ile güç uygulamalarında kullanılır. 4.5mΩ Rds(on) değeri ile düşük kayıplar sağlar. EPM15 paketinde sunulan bu bileşen, anahtarlama devreleri, motor kontrol, DC-DC konvertörler ve güç yönetimi uygulamalarında yaygın olarak tercih edilir. -40°C ile +150°C arasında çalışma sıcaklık aralığında güvenilir performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 60A |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 87nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 3890pF @ 25V |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | EPM15 |
| Part Status | Obsolete |
| Rds On (Max) @ Id, Vgs | 4.5mOhm @ 40A, 10V |
| Supplier Device Package | EPM15 |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
