Transistörler - FET, MOSFET - Diziler

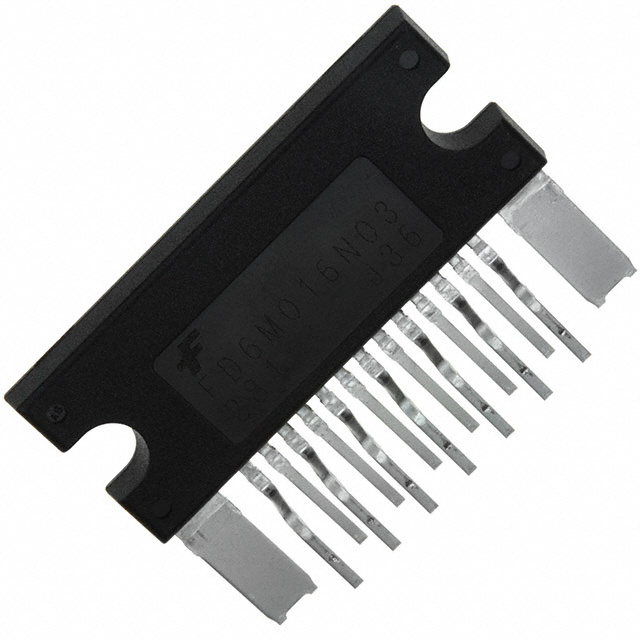

FD6M016N03
MOSFET 2N-CH 30V 80A EPM15
FD6M016N03 Hakkında
FD6M016N03, onsemi tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 30V drain-source voltaj ve 80A sürekli drain akımı kapasitesine sahiptir. EPM15 paketinde sunulan bu komponentin maksimum gate charge değeri 295nC'dir. 1.6mΩ on-resistance ile düşük kayıp uygulamalar için uygun olup, güç kaynağı uygulamaları, motor kontrolü, invertör devreleri ve anahtarlama uygulamalarında kullanılır. -40°C ile +150°C arası sıcaklık aralığında çalışabilir. Bileşen mevcut üretimde olmayıp, legacy tasarımlarda bulunabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 80A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 295nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 11535pF @ 15V |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | EPM15 |
| Part Status | Obsolete |
| Rds On (Max) @ Id, Vgs | 1.6mOhm @ 40A, 10V |
| Supplier Device Package | EPM15 |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
