IGBT Transistörler - Modüller

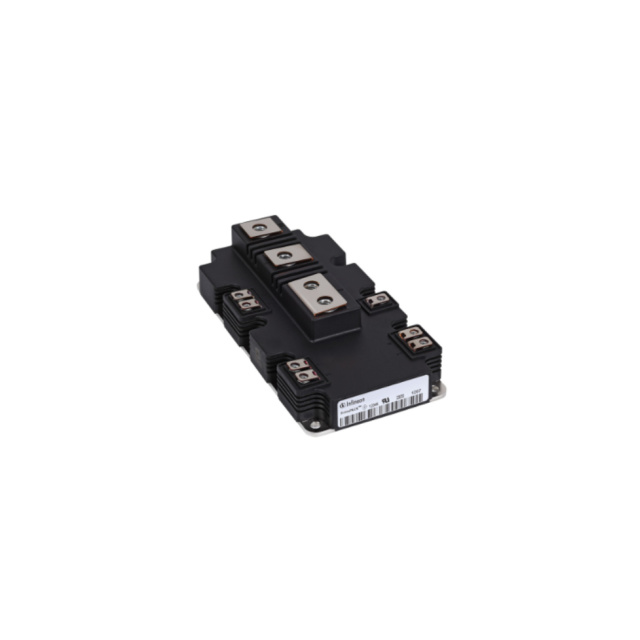

FD650R17IE4BOSA2
IGBT MOD 1700V 930A 4150W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FD650R17IE4BOSA2
FD650R17IE4BOSA2 Hakkında
FD650R17IE4BOSA2, Infineon Technologies tarafından üretilen yüksek voltaj IGBT modülüdür. 1700V kolektör-emiter breakdown voltajı ve 930A maksimum kolektör akımı ile güç elektronik uygulamalarında kullanılmaya tasarlanmıştır. 4150W maksimum güç kapasitesi ve 2.45V Vce(on) değeri ile endüstriyel sürücü, enerji dönüştürücü, kaynak makinası ve motor kontrol sistemlerinde yer alır. Chassis mount paketi ve entegre NTC thermistor ile termal yönetim özellikleri sunmaktadır. -40°C ile 150°C işletme sıcaklık aralığında çalışmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 930 A |
| Current - Collector Cutoff (Max) | 5 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 54 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 4150 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 650A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
