IGBT Transistörler - Modüller

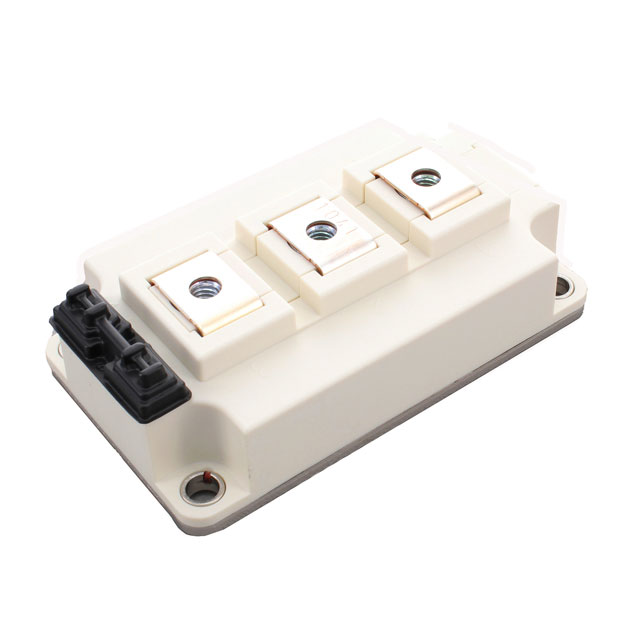

FD450R12KE4PHOSA1
IGBT MODULE 1200V 450A AG62MM-1
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FD450R12KE4
FD450R12KE4PHOSA1 Hakkında
Infineon Technologies tarafından üretilen FD450R12KE4PHOSA1, 1200V/450A kapasiteli Single Chopper konfigürasyonunda bir IGBT modülüdür. Trench Field Stop teknolojisi kullanılarak tasarlanan bu bileşen, düşük switchling kayıpları ve hızlı anahtarlama özelliği sunmaktadır. AG-62MM-1 kasa tipiyle şasi montajı için tasarlanmış olan modül, -40°C ile +150°C sıcaklık aralığında çalışabilir. Vce(on) değeri 15V gate voltajında 450A akımda 2.15V'tur. Endüstriyel uygulamalar, güç dönüştürücüler, motor kontrolü ve renewable enerji sistemlerinde yaygın olarak kullanılan bu IGBT modülü, yüksek akım ve yüksek voltaj uygulamalarında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single Chopper |
| Current - Collector (Ic) (Max) | 450 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Supplier Device Package | AG-62MM-1 |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 450A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
