FC8V33030L

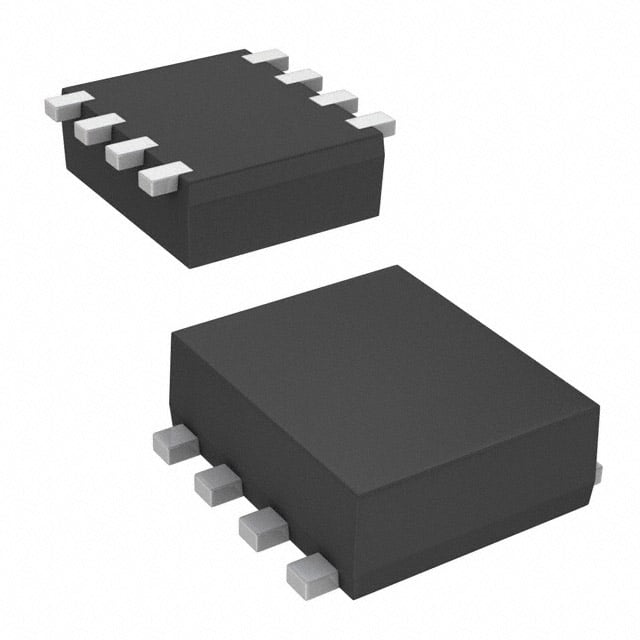

MOSFET 2N-CH 33V 6.5A WMINI8
FC8V33030L Hakkında
FC8V33030L, Panasonic tarafından üretilen dual N-channel MOSFET transistördür. 33V drain-source voltaj ve 6.5A maksimum drain akımı ile çalışabilen bu bileşen, logic level gate özelliği sayesinde düşük voltajlı kontrol devrelerinde direkt kullanılabilir. 2.5V eşik voltajı ile TTL/CMOS uyumlu çalışır. 20mOhm on-direnci ve 1W maksimum güç yönetimi ile anahtarlama uygulamaları, motor kontrol, güç yönetimi ve genel amaçlı dijital kontrol devrelerinde kullanılır. WMini8 SMD paketinde sunulan bu bileşen, 150°C işletme sıcaklığında stabil performans gösterir. Düşük gate charge değeri (3.8nC) hızlı anahtarlama sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6.5A |
| Drain to Source Voltage (Vdss) | 33V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 3.8nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 360pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Obsolete |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 3.3A, 10V |
| Supplier Device Package | WMini8-F1 |
| Vgs(th) (Max) @ Id | 2.5V @ 480µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
