Transistörler - FET, MOSFET - Diziler

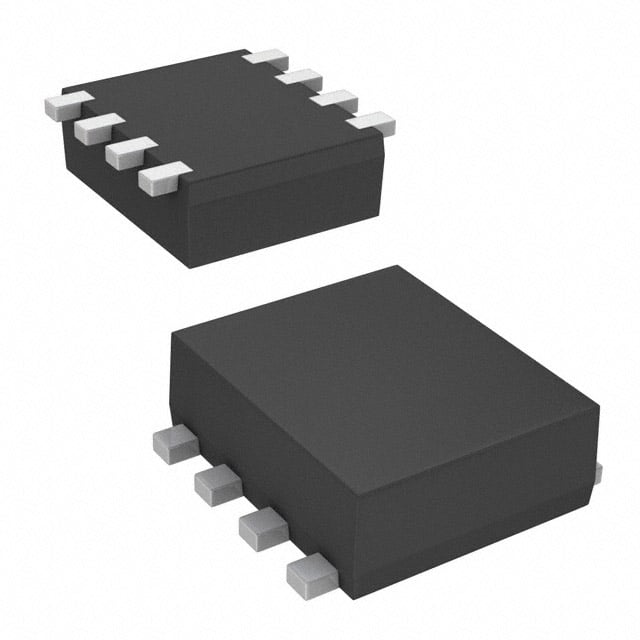

FC8V22040L
MOSFET 2N-CH 24V 8A WMINI8-F1
FC8V22040L Hakkında
FC8V22040L, Panasonic tarafından üretilen dual N-channel MOSFET transistör dizisidir. 24V drain-source gerilimi ve 8A sürekli drenaj akımı kapasitesi ile orta güç uygulamalarında kullanılır. Logic level gate özelliğine sahip olup 4.5V gate geriliminde 15mOhm maksimum on-resistance değerine ulaşır. 1.5V threshold gerilimi ile düşük gate sürücü gereksinimleri olan devreler için uygun tasarlanmıştır. WMini8-F1 SMD paketinde sunulan bu bileşen, anahtarlama uygulamaları, motor kontrol devreleri ve güç yönetimi uygulamalarında yaygın olarak tercih edilir. Çalışma sıcaklık aralığı -40°C ile 85°C arasında olup maksimum 1W güç kapasitesi vardır. Bileşen kullanım dışı (obsolete) durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8A |
| Drain to Source Voltage (Vdss) | 24V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 85°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Obsolete |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 15mOhm @ 4A, 4.5V |
| Supplier Device Package | WMini8-F1 |
| Vgs(th) (Max) @ Id | 1.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
