Transistörler - FET, MOSFET - Diziler

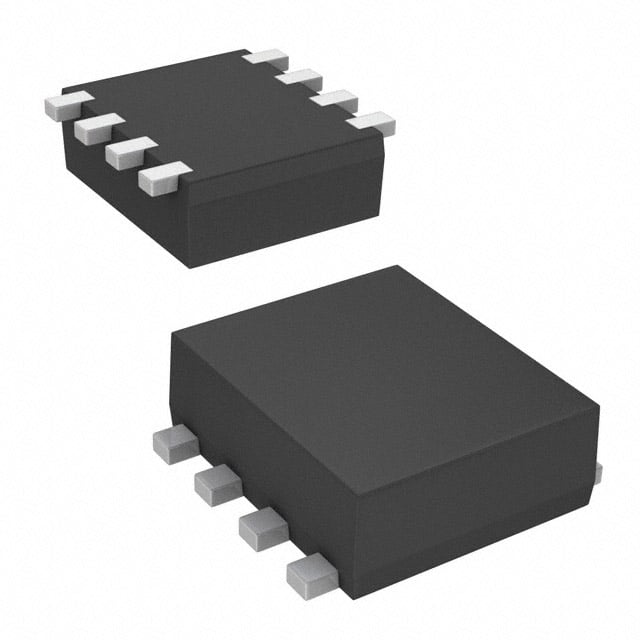

FC8J33040L
MOSFET 2N-CH 33V 5A WMINI8-F1
FC8J33040L Hakkında
FC8J33040L, Panasonic tarafından üretilen dual N-Channel MOSFET transistördür. 33V drain-source gerilimi ve 5A sürekli drain akımı kapasitesine sahiptir. WMini8-F1 paket tipi ile surface mount uygulamalarına yönelik tasarlanmıştır. 38mOhm on-resistance (Rds On) değeri ile düşük güç kaybı sağlar. 2.8nC gate charge ve 220pF input capacitance özellikleri hızlı anahtarlama performansı sunar. Maksimum 1W güç dağıtımı kapasitesi ile genel amaçlı analog ve dijital uygulamalarda, güç yönetimi devrelerinde ve sinyal anahtarlamada kullanılmaya uygundur. Çalışma sıcaklığı 150°C'ye kadar çıkabilir. Bileşen obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A |
| Drain to Source Voltage (Vdss) | 33V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 2.8nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 220pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Obsolete |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 38mOhm @ 2.5A, 10V |
| Supplier Device Package | WMini8-F1 |
| Vgs(th) (Max) @ Id | 2.5V @ 260µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
