IGBT Transistörler - Modüller

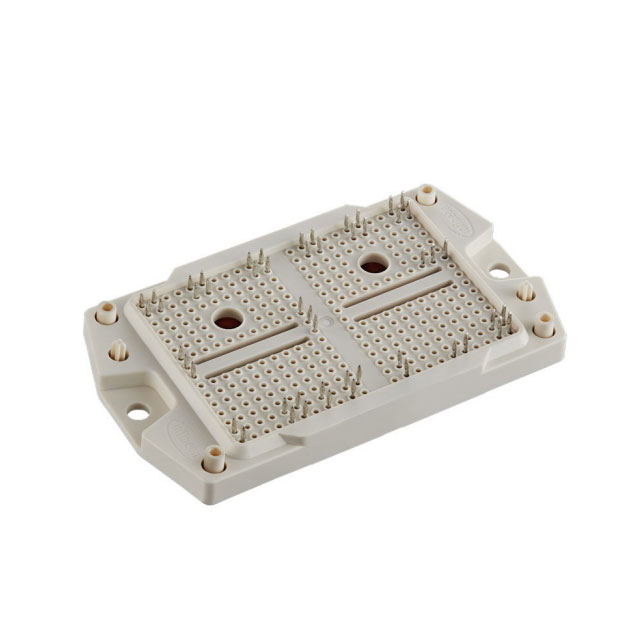

F3L400R10W3S7FB11BPSA1
IGBT MODULE LOW POWER EASY
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- F3L400R10W3S7FB11
F3L400R10W3S7FB11BPSA1 Hakkında
Infineon Technologies tarafından üretilen F3L400R10W3S7FB11BPSA1, Three Level Inverter konfigürasyonunda tasarlanmış bir IGBT modülüdür. Trench Field Stop teknolojisine dayanan bu bileşen, 220A maksimum collector akımı ve 950V collector-emitter kırılma gerilimi ile yüksek güç uygulamalarında kullanılmaktadır. 2V Vce(on) değeri ile verimli anahtarlama sağlayan modül, -40°C ile +150°C arasında çalışabilmektedir. NTC thermistor entegrasyonu sayesinde sıcaklık monitorlama imkanı sunmaktadır. Endüstriyel güç elektronikleri, motor kontrol üniteleri, UPS sistemleri ve yenilenebilir enerji uygulamalarında yaygın olarak kullanılmaktadır. Chassis mount tipi kasa ile soğutma radyatörlerine kolayca monte edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Level Inverter |
| Current - Collector (Ic) (Max) | 220 A |
| Current - Collector Cutoff (Max) | 71 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 49.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | AG-EASY3B |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 950 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
