IGBT Transistörler - Modüller

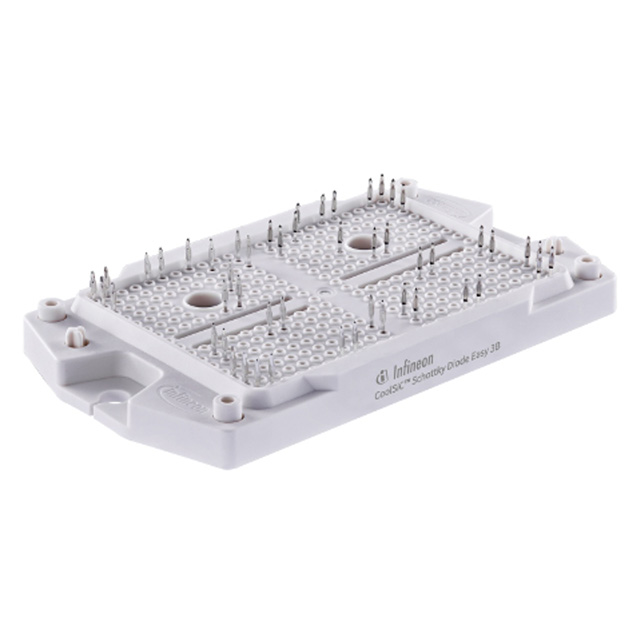

F3L400R10W3S7B11BPSA1
IGBT MODULE LOW POWER EASY
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- F3L400R10W3S7B11
F3L400R10W3S7B11BPSA1 Hakkında
Infineon Technologies tarafından üretilen F3L400R10W3S7B11BPSA1, yüksek akım kapasiteli IGBT modülüdür. 400A nominal akımı ve 950V kesme gerilimi ile güç elektronik uygulamalarında kullanılır. Trench teknolojisine dayalı tasarımı, düşük açık durum gerilimi (1.4V @ 150A) ve hızlı anahtarlama özellikleri sağlar. Chassis mount konfigürasyonunda sunulan modül, entegre NTC thermistor ile sıcaklık koruması özelliğine sahiptir. -40°C ile +150°C arasında çalışabilen bu komponent, endüstriyel sürücü devreleri, güç dönüştürücüleri ve motor kontrol sistemlerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector Cutoff (Max) | 70 µA |
| IGBT Type | Trench |
| Input Capacitance (Cies) @ Vce | 25.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.4V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 950 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
