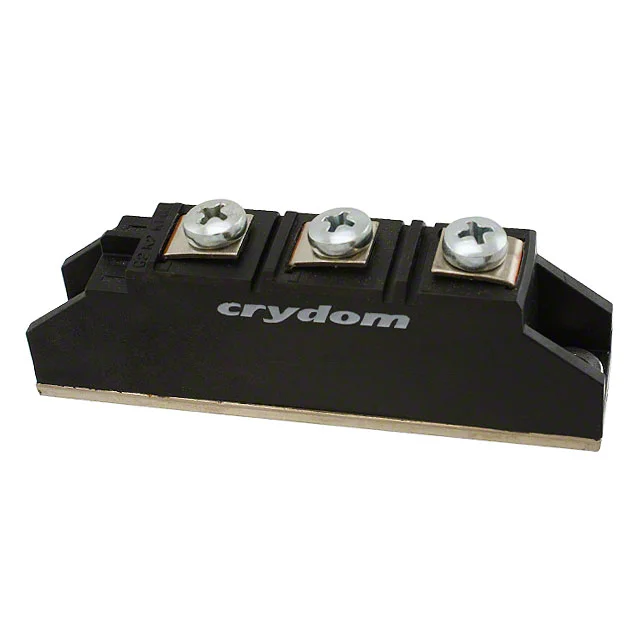

F1842CCD400
DIODE MODULE 400V 40A
- Üretici
- Sensata Technologies – Crydom
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- F1842CCD
F1842CCD400 Hakkında
F1842CCD400, Sensata Technologies – Crydom tarafından üretilen 400V 40A kapasiteli bir diyot modülüdür. Common cathode konfigürasyonunda tasarlanan bu doğrultma diyot modülü, AC/DC güç kaynakları, invertörler ve endüstriyel güç kontrol uygulamalarında kullanılır. Modülün ortalama doğrultulmuş akım 40A (DC) ve maksimum ters voltajı 400V'tur. Forward voltajı 120A'de 1.4V olan bileşen, standard recovery diyot özelliğine sahiptir. Chassis mount tipi yapısı sayesinde kolay montaj ve iyi ısı yönetimi sağlar. -40°C ile 125°C arasında çalışabilen bu modül, güç elektronikleri tasarımlarında yaygın olarak tercih edilen bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 40A (DC) |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | Module |
| Part Status | Not For New Designs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Module |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 120 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
