Diyotlar - Doğrultucular - Tekil

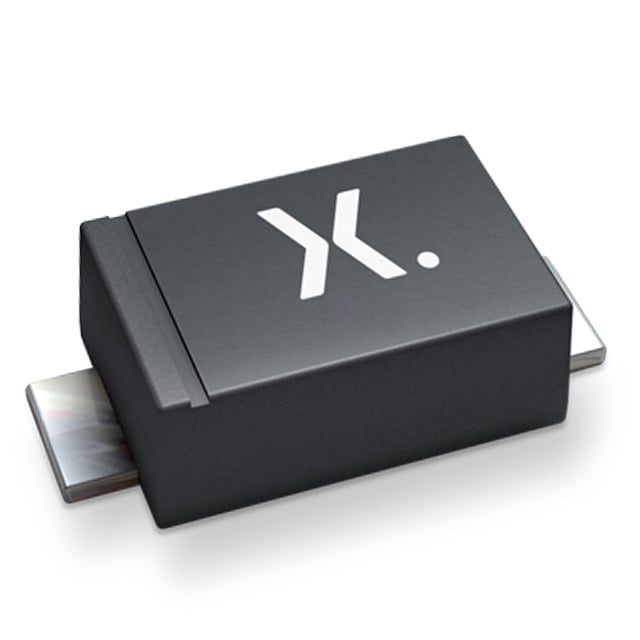

ES2DVRX
DIODE GEN PURP 200V 2A SOD123W
- Üretici
- Nexperia
- Paket/Kılıf
- SOD-123W
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- ES2DVRX
ES2DVRX Hakkında
ES2DVRX, Nexperia tarafından üretilen 200V 2A kapasiteli general purpose diyottur. SOD-123W surface mount paketinde sunulan bu bileşen, 25 ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. 950 mV forward voltage ve 200 nA reverse leakage karakteristikleri ile doğrultma, koruma ve anahtarlama devrelerinde yer alır. Maksimum 150°C junction sıcaklığında çalışabilen bu diyot, AC/DC dönüştürücüler, güç kaynakları ve anahtarlama uygulamalarında yaygın olarak kullanılmaktadır. RoHS uyumlu bileşen, kompakt ve güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 20pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 200 nA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | SOD-123W |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 25 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-123W |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 950 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
