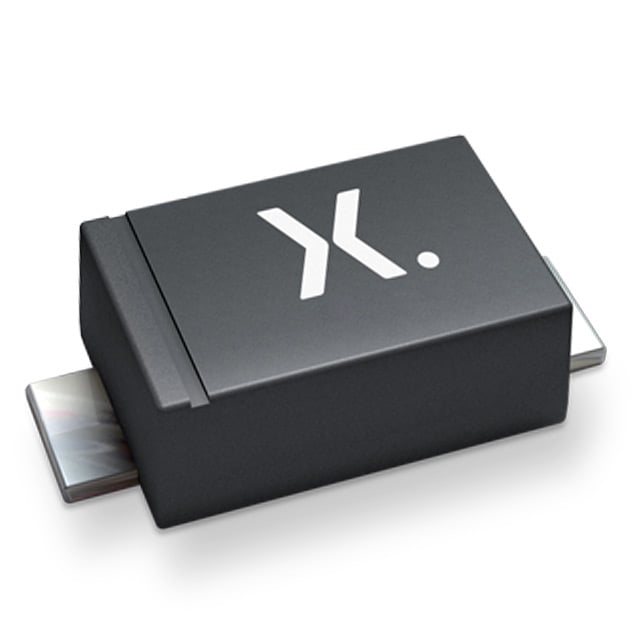

ES2DRX
DIODE GEN PURP 200V 2A SOD123W
- Üretici
- Nexperia
- Paket/Kılıf
- SOD-123W
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- ES2DRX
ES2DRX Hakkında
ES2DRX, Nexperia tarafından üretilen 200V 2A kapasiteli bir fast recovery diyottur. SOD-123W yüzey montaj paketinde sunulan bu diyot, 25 ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. Forward voltage değeri 2A'de maksimum 980 mV'tur. 200nA reverse leakage akımı ve 17pF kapasitansi ile DC/AC güç kaynakları, anahtarlama güç kaynakları ve benzer diyot uygulamalarında doğrultucu olarak kullanılır. -55°C ile +150°C arasında çalışabilir. Not: Bu ürün üretim sonlandırılmış (Obsolete) durumda olup, yeni tasarımlarda alternatif ürünler önerilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 17pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 200 nA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | SOD-123W |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 25 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-123W |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 980 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
