Diyotlar - Doğrultucular - Tekil

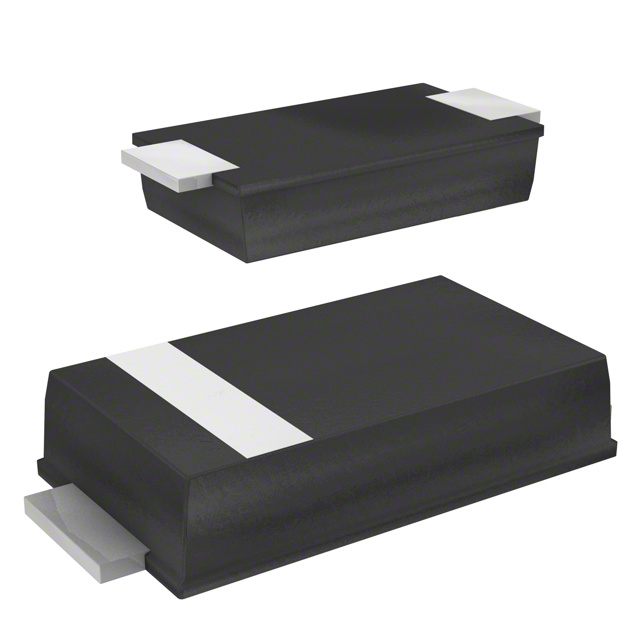

ES1JAF
DIODE GEN PURP 600V 1A DO214AD
- Üretici
- onsemi
- Paket/Kılıf
- SMAF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- ES1JAF
ES1JAF Hakkında
ES1JAF, onsemi tarafından üretilen 600V ters gerilim dayanımına sahip 1A doğrultma diyotudur. Surface Mount DO-214AD (SMAF) paketinde sunulan bu fast recovery diyotu, 34 ns reverse recovery time ile elektrik beslemeleri, adaptörler, şarj cihazları ve endüstriyel kontrol sistemlerinde kullanılır. -55°C ile 150°C arasında çalışabilen bileşen, 1.7V maksimum forward voltage ile enerji kayıplarını minimize eder. 15pF kapasitans değeri (4V, 1MHz) ve 1µA ters kaçak akımı ile yüksek frekans uygulamalarında kararlı performans sağlar. RoHS uyumlu, aktif üretimde olan bu diyot AC/DC dönüştürücüler ve rectifier köprü devreleri için uygun bir seçimdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 15pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-214AD, SMAF |
| Part Status | Active |
| Reverse Recovery Time (trr) | 34 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-214AD (SMAF) |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.7 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
