Diyotlar - Doğrultucular - Tekil
ES1GRX

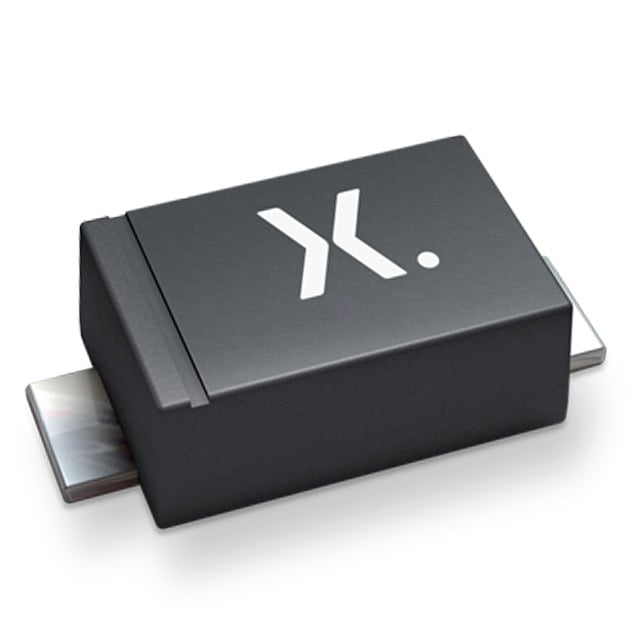

ES1GR SOD123 SOD2
- Üretici
- Nexperia
- Paket/Kılıf
- SOD-123W
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- ES1GRX
ES1GRX Hakkında
ES1GRX, Nexperia tarafından üretilen standart hızlı kurtarma diyotudur. SOD-123W surface mount paketinde sunulan bu bileşen, 400V ters gerilim dayanımı ve 1A ortalama doğrultulmuş akım kapasitesine sahiptir. 25ns ters kurtarma süresi (trr) ile hızlı anahtarlama uygulamalarında kullanılır. 1.25V ileri gerilim düşümü (1A'de) ile düşük kayıp özelliği gösterir. Maksimum çalışma sıcaklığı 150°C'dir. AC-DC güç kaynakları, anahtarlamalı güç kaynakları ve yüksek frekanslı inverter devrelerinde yaygın olarak uygulanır. Kapasite değeri 4V, 1MHz'de 14pF'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 14pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 400 nA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | SOD-123W |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 25 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-123W |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.25 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
